错误 #1043

pucch格式2 反馈CSI信息存在检测出的SINR异常

由 吕 国荣 在 大约 2 年 之前添加. 更新于 将近 2 年 之前.

状态:
挂起
优先级:
低
指派给:
吕 国荣
类别:
-
开始日期:
2023-02-15
计划完成日期:
% 完成:

0%

预期时间:
问题归属:
DU, PHY, 终端
发现问题版本:
Rel_2.1.11P
目标解决问题版本:
Rel_2.1.12P
FPGA板卡类型:
115P+PRU
CPU类型:
Xeon-gold5218(宝德)

描述

pucch格式2检测的时候，检测到csi信息的信噪比经常出现负值，导致上报的cqi信息不准。影响频选调度

文件


历史记录

#1

由 吕 国荣 更新于 大约 2 年 之前

抓取log 如下：

[02-14 14:47:15.509][INFO ]pucch-Format2:sinr[-6.576344], [pucch_format2_slot[20007]_sinr[-6.576344]_Counter[19].bin] is stored!
[02-14 14:47:15.509][DEBUG]Func:phy_gnb_bbupool_post_task_ul_pusch_decoder, CellIdx[0] Slot[20007] SlotAdvIdx[20007] iCtx[3]
[02-14 14:47:15.509][INFO ]=====================================[pucch_rx_format2][Slot:20007]=======================================
[02-14 14:47:15.509][INFO ]CellIdx|CtxNum|nRNTI|RxAntNum|SymNum|nSlot|StartSym|StartPRB0|StartPRB1|PRBNum|DmrsScrID|FreqHopFlag|Method|TaEst|EstSNRdB
[02-14 14:47:15.509][INFO ]0      |3     |17017|1       |1     |7    |13      |63       |63       |2     |164      |0          |1     |187  |-6.576
[02-14 14:47:15.509][DEBUG]Message SRS: iSymb[0] iGrp[0] user_num[1] ID[0] prb_start_index[24] prb_num[20] size_grl[20] TA_flag[1] TA_Value[0] everageNoise[1447.425293]
[02-14 14:47:15.509][INFO ]=====================================[pucch_rx_format2][Slot:20007]=======================================
[02-14 14:47:15.509][INFO ]CellIdx|CtxNum|nRNTI|RxAntNum|SymNum|nSlot|StartSym|StartPRB0|StartPRB1|PRBNum|DmrsScrID|FreqHopFlag|Method|TaEst|EstSNRdB
[02-14 14:47:15.509][INFO ]0      |3     |17018|1       |1     |7    |13      |68       |68       |2     |164      |0          |1     |4294967164|-5.422
[02-14 14:47:15.509][INFO ]=====================================[pucch_rx_format2][Slot:20007]=======================================
[02-14 14:47:15.509][INFO ]CellIdx|CtxNum|nRNTI|RxAntNum|SymNum|nSlot|StartSym|StartPRB0|StartPRB1|PRBNum|DmrsScrID|FreqHopFlag|Method|TaEst|EstSNRdB
[02-14 14:47:15.509][INFO ]0      |3     |17019|1       |1     |7    |13      |73       |73       |2     |164      |0          |1     |15   |13.330
[02-14 14:47:15.509][INFO ]=====================================[pucch_rx_format2][Slot:20007]=======================================
[02-14 14:47:15.509][INFO ]CellIdx|CtxNum|nRNTI|RxAntNum|SymNum|nSlot|StartSym|StartPRB0|StartPRB1|PRBNum|DmrsScrID|FreqHopFlag|Method|TaEst|EstSNRdB
[02-14 14:47:15.509][INFO ]0      |3     |17020|1       |1     |7    |13      |78       |78       |2     |164      |0          |1     |6    |19.951
[02-14 14:47:15.509][INFO ]=====================================[pucch_rx_format2][Slot:20007]=======================================
[02-14 14:47:15.509][INFO ]CellIdx|CtxNum|nRNTI|RxAntNum|SymNum|nSlot|StartSym|StartPRB0|StartPRB1|PRBNum|DmrsScrID|FreqHopFlag|Method|TaEst|EstSNRdB
[02-14 14:47:15.509][INFO ]0      |3     |17021|1       |1     |7    |13      |83       |83       |2     |164      |0          |1     |4294967016|-8.090
[02-14 14:47:15.509][INFO ]=====================================[pucch_rx_format2][Slot:20007]=======================================
[02-14 14:47:15.509][INFO ]CellIdx|CtxNum|nRNTI|RxAntNum|SymNum|nSlot|StartSym|StartPRB0|StartPRB1|PRBNum|DmrsScrID|FreqHopFlag|Method|TaEst|EstSNRdB
[02-14 14:47:15.509][INFO ]0      |3     |17022|1       |1     |7    |13      |88       |88       |2     |164      |0          |1     |2    |27.634
[02-14 14:47:15.509][INFO ]format2-RNTI[17017](1000, 7): nUciBits[0] 184(payload 184), len 7, SNR -6, nTAEst 187,Crc 0
[02-14 14:47:15.509][INFO ]format2-RNTI[17018](1000, 7): nUciBits[0] 60(payload 60), len 7, SNR -5, nTAEst -132,Crc 0
[02-14 14:47:15.509][INFO ]format2-RNTI[17019](1000, 7): nUciBits[0] 76(payload 76), len 7, SNR 13, nTAEst 15,Crc 1
[02-14 14:47:15.509][INFO ]format2-RNTI[17020](1000, 7): nUciBits[0] 70(payload 70), len 7, SNR 19, nTAEst 6,Crc 1
[02-14 14:47:15.509][INFO ]format2-RNTI[17021](1000, 7): nUciBits[0] 78(payload 78), len 7, SNR -8, nTAEst -280,Crc 0
[02-14 14:47:15.509][INFO ]format2-RNTI[17022](1000, 7): nUciBits[0] 72(payload 72), len 7, SNR 27, nTAEst 2,Crc 1

上面log中的17017,17018,17021，的信噪比均为负值，crc= 0；

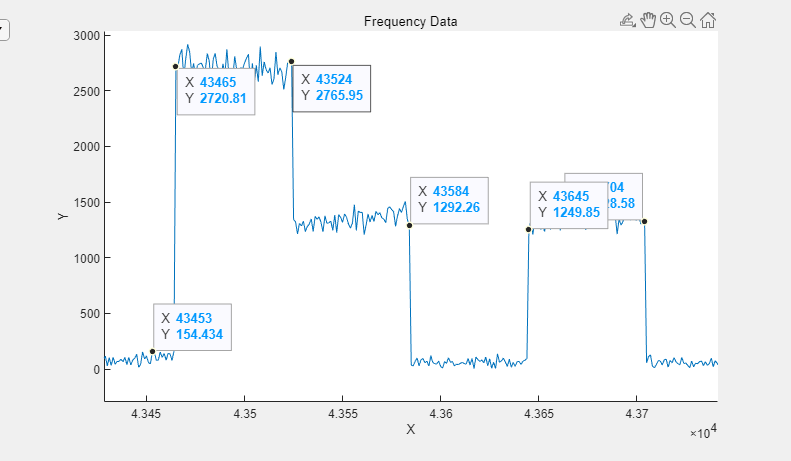

画出频域图如下：

#2

由 吕 国荣 更新于 大约 2 年 之前

频域图上看 ，有3个信号 ，
信号1 样点 ：43465-43524，共60个样点，RB数= 60/12= 5,占用5个rb， RBstart = (43465-42588)/12 = 73,也就是说73-77是一个用户的pucch；对应log里面的17019
信号2 样点： 43525-43584， 也是5个rb， RB起始位置 是78， 从78-82， 是另一个用户的 pucch； 对应用户17020；
信号3 样点： 43645-43704， RB位置 88-92， 对应用户 17022；

另外的3个用户对应的频域位置上，没有看到信号 。
比如 用户 17021 ， DU指示的频域位置在RB 83上， 占用2 个RB， 对应的样点 83*12+42588 = 43584的位置。 频域图上看，没有任何信号；

另外的问题：
1 DU配置给phy的RB数指示是2 ，终端发送过来的是 5 。两端配置应该是存在不一致的情况，需要分析；
2 PHY在按照2个RB解析的时候，CRC 仍然可以解对，也需要分析；

#3

由 吕 国荣 更新于 大约 2 年 之前

对抓取的数据，进行UT测试分析17019的数据发现：
按照5个RB去解析pucch， 信噪比有提升，不过解析结果保持一致；

Func:pucch_rx_format2_func, CellIdx[0] iCtx[3] nSfIdx[20007] TaskIdx[0] nPucchF2Num[1]
=====================================[pucch_rx_format2][Slot:20007]=======================================
CellIdx|CtxNum|nRNTI|RxAntNum|SymNum|nSlot|StartSym|StartPRB0|StartPRB1|PRBNum|DmrsScrID|FreqHopFlag|TaEst|EstSNRdB
0      |3     |17019|1       |1     |7    |13      |73       |73       |5     |164      |0          |16   |20.917
Func:pucch_format2, bCrcPass[1] PayloadLen[7] nBlkNum[1] nBlkLen[7] nFiller[0] nCRCLen[0] nE[80]
format2-RNTI[17019]: mimoRequest.method[0] payload 76, nUciBits 76 len 7, SNR 20.917370, nTAEst 16

#4

由 吕 国荣 更新于 大约 2 年 之前

Func:pucch_rx_format2_func, CellIdx[0] iCtx[3] nSfIdx[20007] TaskIdx[0] nPucchF2Num[1]
=====================================[pucch_rx_format2][Slot:20007]=======================================
CellIdx|CtxNum|nRNTI|RxAntNum|SymNum|nSlot|StartSym|StartPRB0|StartPRB1|PRBNum|DmrsScrID|FreqHopFlag|TaEst|EstSNRdB
0      |3     |17020|1       |1     |7    |13      |78       |78       |5     |164      |0          |4    |25.104
Func:pucch_format2, bCrcPass[1] PayloadLen[7] nBlkNum[1] nBlkLen[7] nFiller[0] nCRCLen[0] nE[80]
format2-RNTI[17020]: mimoRequest.method[0] payload 70, nUciBits 70 len 7, SNR 25.104221, nTAEst 4

Func:pucch_rx_format2_func, CellIdx[0] iCtx[3] nSfIdx[20007] TaskIdx[0] nPucchF2Num[1]
=====================================[pucch_rx_format2][Slot:20007]=======================================
CellIdx|CtxNum|nRNTI|RxAntNum|SymNum|nSlot|StartSym|StartPRB0|StartPRB1|PRBNum|DmrsScrID|FreqHopFlag|TaEst|EstSNRdB
0      |3     |17022|1       |1     |7    |13      |88       |88       |5     |164      |0          |3    |27.691
Func:pucch_format2, bCrcPass[1] PayloadLen[7] nBlkNum[1] nBlkLen[7] nFiller[0] nCRCLen[0] nE[80]
format2-RNTI[17022]: mimoRequest.method[0] payload 72, nUciBits 72 len 7, SNR 27.690775, nTAEst 3
#5

由 吕 国荣 更新于 大约 2 年 之前

QXDM log 显示 ：CQI的测量上报周期是 160slot, 占用的RB是5个。

#6

由 吕 国荣 更新于 大约 2 年 之前

QXDM的log上存在一个问题：
对于同一个用户，基站偶尔在 CSI上报的周期上，调用了pucch 格式0的反馈， 导致csi不上报。

#7

由 吕 国荣 更新于 大约 2 年 之前

协议规定：

如果没有配置simultaneousHARQ-ACK-CSI，当HARQ-ACK是使用PUCCH format 0/2发送，那么CSI reports如果是PUCCH format 2/3/4且与HARQ-ACK的PUCCH有时域重叠时候，将该CSI reports从集合Q中删除。

如果没有配置simultaneousHARQ-ACK-CSI，当HARQ-ACK是使用PUCCH format 1/3/4发送，那么

-CSI reports如果是PUCCH format 2且与HARQ-ACK的PUCCH有时域重叠时候，将该CSI reports从集合Q中删除
-CSI reports如果是PUCCH format 3/4，将该CSI reports从集合Q中删除

#8

由 吕 国荣 更新于 将近 2 年 之前

  • 优先级 从 高 变更为 低
#9

由 吕 国荣 更新于 将近 2 年 之前

设计方案修改为随路子带cqi上报，问题单挂起；

#10

由 吕 国荣 更新于 将近 2 年 之前

  • 状态 从 进行中 变更为 挂起
