功能 #245

功能 #84: 上行同步功能开发

testmac UDP灌包

由 guo hanlin 在 超过 4 年 之前添加. 更新于 大约 4 年 之前.

状态:
已关闭
优先级:
普通
指派给:
guo hanlin
开始日期:
2020-09-18
计划完成日期:
% 完成:

100%

预期时间:
问题归属:

描述

合并UDP灌包代码，编译成功，运行无报错

2020.2.24-- 修改了基站和UE发端udp灌包机制，在保证时延小于10ms的情况下灌包速率达到700Mbps，且可以稳定灌包一小时，若需要达到1Gbps的速率可以将testmac_cfg.xml中的udpUltra_Mode标志位置1。

--灌包注意事项：
1. 修改testcase中tx_config中的MAC数据源为<MacData0>udp</MacData0>
2. 断开基站侧与交换机的连接，使用两个笔记本网线分别直连基站（连接基站的叫Server）和UE（连接UE的叫APP）
3. 灌包命令（iperf -c 192.168.2.240 -u -l 1400 -b 200m -i 1 -t 2000000）
4. 500Mbps以上的流量需要将包大小设置为大于MTU的大小才能灌到峰值
5. 网卡更改ip: /etc/network# vim interfaces
6. 激活或去激活网卡：ifconfig "name" up/down
7. 检测流量: bmon -p "name"
8. 修改testmac_cfg中的收发网卡名和TBsize以及端口号
9. 需要灌包达到1Gbps需要修改testmac_cfg中的udpUltra_Mode置1
a. 高码率下设置频点大于3.0Ghz大概率会出现10%~20%的BLER

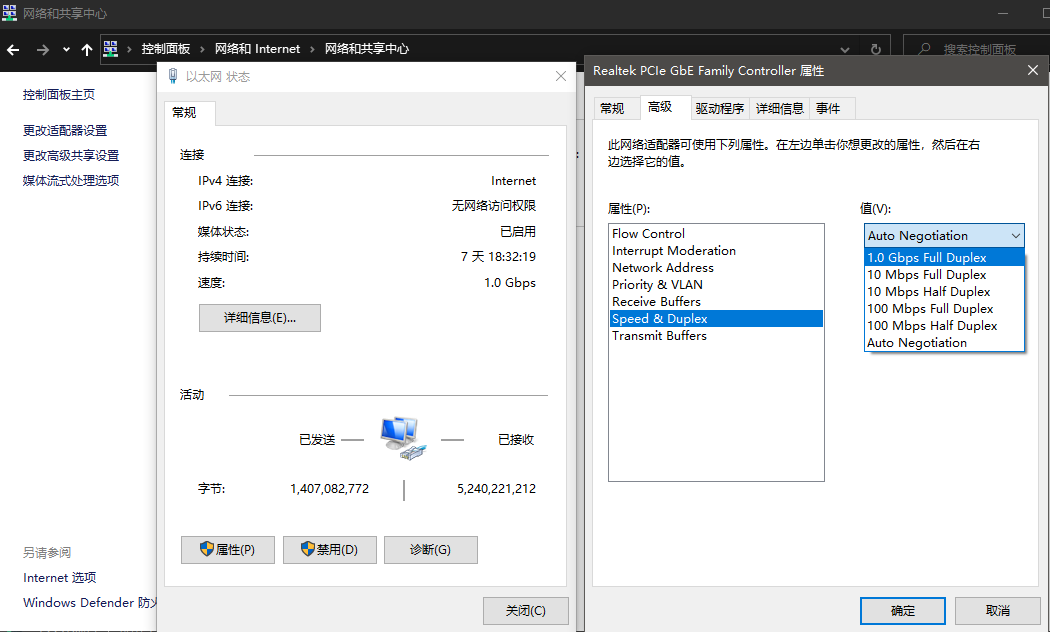

b. 检查笔记本网卡配置/设置以及网线规格是否支持千兆，Win系统笔记本

c. UE侧要打开同步模块开关：phycfg.xml 中zlogMask 6.sync adj interface
d. 基站要先于UE启动
e. setreg2 440 TA+256 444 TA较大时小幅度调整多次
f. setmt 1048577 0切换内环，并设置内环TA：setreg2 440 13 444，检查程序在内环情况下是否出现异常

文件

2021225-141641.png (66.6 KB) 2021225-141641.png guo hanlin, 2021-02-25 14:17

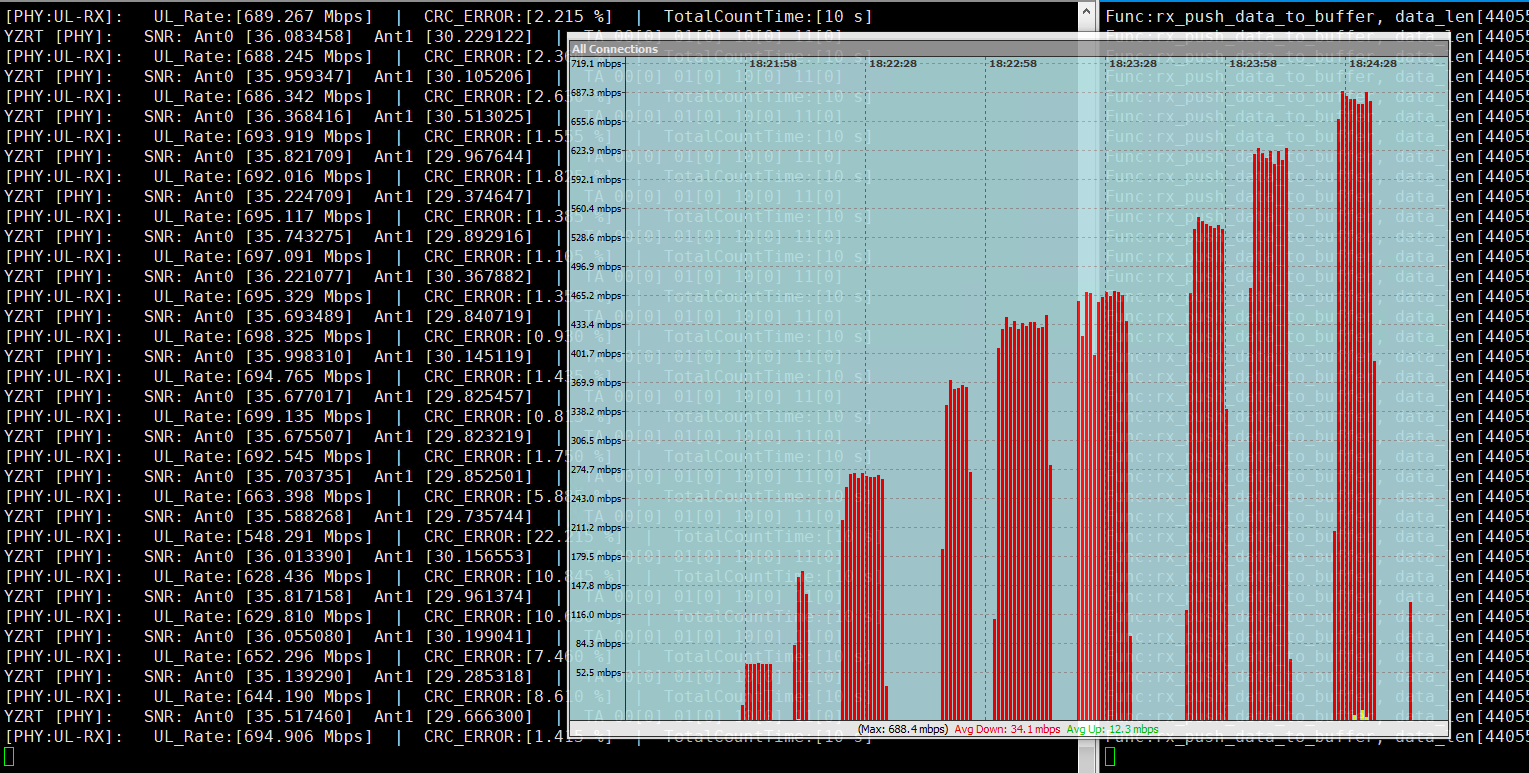

2021225-152347.png (368 KB) 2021225-152347.png 【MCS25】【udpUltra_Mode = 0】 guo hanlin, 2021-02-25 15:25

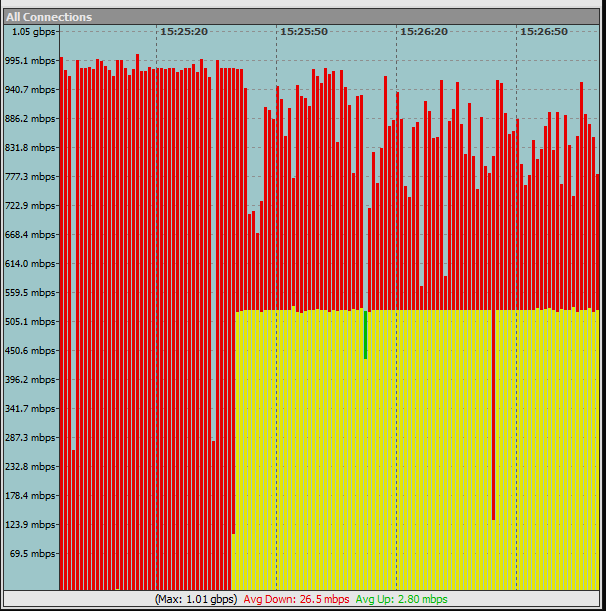

2021225-152342.png (22.5 KB) 2021225-152342.png 【MCS25】【udpUltra_Mode = 1】上下行同时灌包 guo hanlin, 2021-02-25 15:26

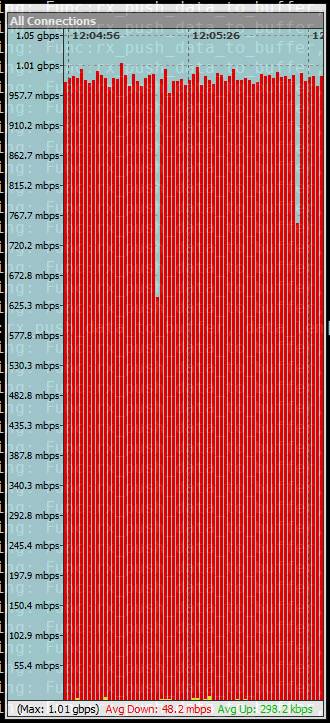

2021225-152330.png (64 KB) 2021225-152330.png 【MCS25】【udpUltra_Mode = 1】 guo hanlin, 2021-02-25 15:26

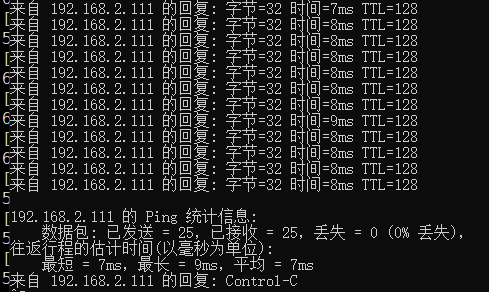

2021225-152258.png (16.5 KB) 2021225-152258.png 【MCS25】ping包时延 guo hanlin, 2021-02-25 15:27

历史记录

#1

由 guo hanlin 更新于 超过 4 年 之前

-灌包注意事项：
1. 修改testcase中tx_config中的MAC数据源为<MacData0>udp</MacData0>
2. 断开基站侧与交换机的连接，使用笔记本网线直连
3. 使用笔记本给基站绑定的网卡ip灌包（iperf -c 192.168.2.240 -u -l 1400 -b 200m -i 1 -t 2000000）
4. UE侧绑定的网卡需要连接网线，否则检测不到流量
5. 网卡更改ip: /etc/network# vim interfaces
6. 激活或去激活网卡：ifconfig "name" up/down
7. 检测流量: bmon -p "name"
8. 修改testmac_cfg中的收发网卡名和TBsize以及端口号

#2

由 guo hanlin 更新于 超过 4 年 之前

  • 优先级 从 高 变更为 普通
  • % 完成 从 0 变更为 90
#3

由 guo hanlin 更新于 大约 4 年 之前

#4

由 guo hanlin 更新于 大约 4 年 之前

【MCS25】【udpUltra_Mode = 0】

【MCS25】【udpUltra_Mode = 0】

【MCS25】【udpUltra_Mode = 1】


#5

由 guo hanlin 更新于 大约 4 年 之前

  • 状态 从 已解决 变更为 已关闭
#6

由 guo hanlin 更新于 大约 4 年 之前

测试一下宏thumbnail（缩略图）
{{thumbnail(image.png)}}
{{thumbnail(image.png, size=300, title=Thumbnail)}}
2021225-152258.png 2021225-141641.png 2021225-152347.png

2021225-152342.png 2021225-152330.png
