功能 #2674

sib1联调

由 白 瑞朋 在 5 个月 之前添加. 更新于 4 个月 之前.

状态:
已解决
优先级:
普通
指派给:
白 瑞朋
开始日期:
2025-01-15
计划完成日期:
% 完成:

100%

预期时间:
(合计: 0.00 小时)

描述

ue_testmac
基站2.0

文件

freqdata_3.5G.jpg (28.9 KB) freqdata_3.5G.jpg 白 瑞朋, 2025-01-13 18:16

子任务

功能 #2698: sib1联调 - PDSCH已解决白 瑞朋

Actions
功能 #2711: Deofdm的输出少6个symbol的频域数据已解决白 瑞朋

Actions
功能 #2722: deofdm ul相位补偿值错误已解决白 瑞朋

Actions

相关的问题

关联到 FirstCall - 错误 #2667: sib1联调，deofdm触发了PDCCH任务1次后，自己的定时任务起不来已关闭2025-01-08

Actions
关联到 FirstCall - 错误 #2669: PHY的任务log打印丢log已解决2025-01-08

Actions

历史记录

#1

由 白 瑞朋 更新于 5 个月 之前

  • 关联到 错误 #2667: sib1联调，deofdm触发了PDCCH任务1次后，自己的定时任务起不来 已添加
#2

由 白 瑞朋 更新于 5 个月 之前

  • 关联到 错误 #2669: PHY的任务log打印丢log 已添加
#3

由 白 瑞朋 更新于 5 个月 之前

【20250109】
分别dump deofdm的入口时域数据和出口频域数据，分析是否基站发出sib1信号。

#4

由 白 瑞朋 更新于 5 个月 之前

【20250110】
今日计划
确定基站sib1的配置参数后，继续分析dump文件中的sib1信号。

#5

由 李 常 更新于 5 个月 之前

  • 指派给 被设置为 白 瑞朋
#6

由 白 瑞朋 更新于 5 个月 之前

【20250110】
找到类似sib1的信号，算法修改PDCCH配置，能解对CRC.
下一步继续比对PDCCH的基站配置。

#7

由 白 瑞朋 更新于 5 个月 之前

【20250111】
check点和计划
1)
尝试用CPE终端接入2.0基站，抓取DU的log，确认sib1的资源配置。

2)

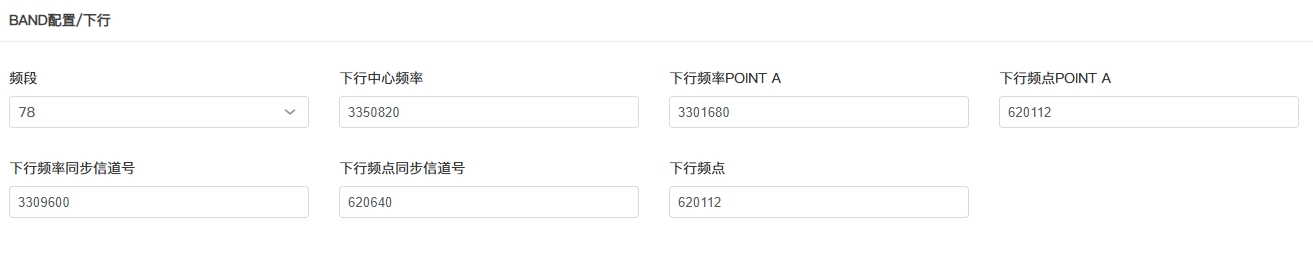

修改小区频点，由2.6G改成3.5G，确认是否是频点配置问题。

进展
1）按照基站发的sib1修改PDCCH配置参数RB的map，把dump数据打桩进PDCCH，能解对CRC。
2) 直连基站，不打桩PDCCH入口数据，解不对CRC。

#8

由 白 瑞朋 更新于 5 个月 之前

[20250113]
今日计划
1. 准备在解不对CRC的同时，dump deofdm的入口数据，确认sib信号；

#9

由 白 瑞朋 更新于 5 个月 之前

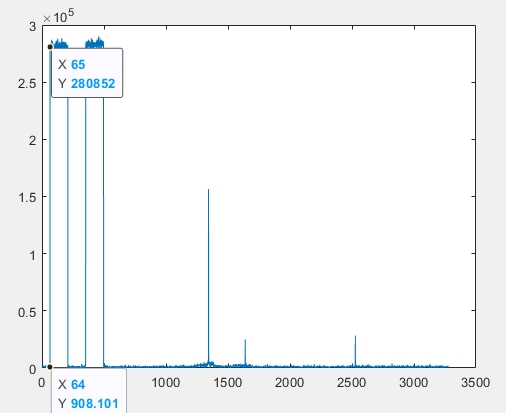

1）频谱图可以看到PDCCH信号前有64点，但不是整RB数，存在问题；
2）前边补0，matlab可以解译对。

下一步计划
换3.5G频点测试，确认是否信号前还有类似偏差；

#10

由 白 瑞朋 更新于 5 个月 之前

【20250113】

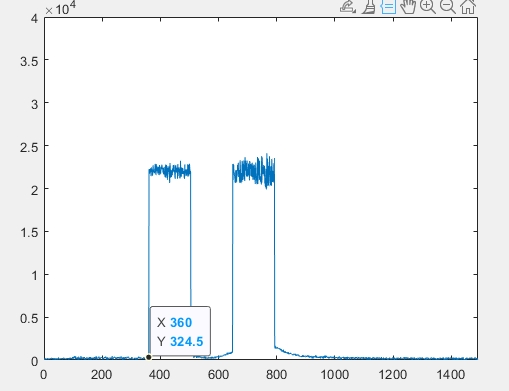

换3.5G频点，PDCCH的起始RB偏移正常(18RB)，与基站直连，PDCCH接收CRC解对。

#11

由 白 瑞朋 更新于 5 个月 之前

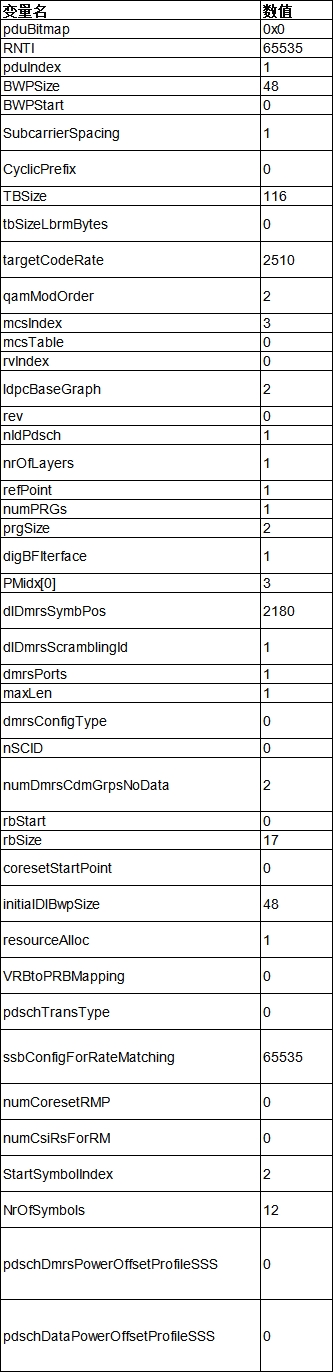

基站2.0参数打印

L1_PDSCH_FILL- SFN_Slot[316 7]: RNTI:65535 TBSize:116 nmbOfTBs:1 nRBStart:0 rbSize:17 dmrsScrmblId:20
[01-11 15:29:43.847][DBG_24]nBWPSize:48 nBWPStart:0 nSubcSpacing:1 nCpType:0 nMcsTable:0 nNrOfCodeWords:1
[01-11 15:29:43.847][DBG_24]nMCS:3 nRV:0 nNDI:0 nTBSize:116 nNrOfLayers:1 nNrOfAntennaPorts:1
[01-11 15:29:43.847][DBG_24]nNid:20 nSCID:0 nNIDnSCID:20 nVRBtoPRB:0 nRBBundleSize:0 nStartSymbolIndex:2 nNrOfSymbols:12 nRBStart:0 nRBSize:17 nResourceAllocType:1 nNrOfRBGs:0 nRBGSize:0 nHARQID:0
[01-11 15:29:43.847][DBG_24]PDCCH:nFreqDomain0 = 255, freqDomain1=0 ncce=0 rntiScrmblng=0 dciNumOfBits=39 rnti:65535 bwpSz:48 bwpStart:0 scs:1 cpTyp:0 nStartSymbolIndex:0 nNrOfSymbols:1 cceToREGMapTyp:0 regBndlSz:6 coresetShiftIdx:20 pdcchDmrsScrmblId:20 aggrLvl:4 intrlvSz:2 coreSetType:0 rntiScrmblng:0

#12

由 白 瑞朋 更新于 5 个月 之前

#13

由 白 瑞朋 更新于 5 个月 之前

#14

由 白 瑞朋 更新于 5 个月 之前

  • 状态 从 新建 变更为 进行中
#15

由 白 瑞朋 更新于 4 个月 之前

  • 状态 从 进行中 变更为 已解决
