功能 #2722

功能 #2674: sib1联调

功能 #2698: sib1联调 - PDSCH

deofdm ul相位补偿值错误

由 白 瑞朋 在 5 个月 之前添加. 更新于 5 个月 之前.

状态:
已解决
优先级:
普通
指派给:
白 瑞朋
开始日期:
2025-01-17
计划完成日期:
% 完成:

0%

预期时间:

描述

[20250117]
deofdm相位补偿值错误，影响fft的输出。
分析1个slot的FFT输出，发现有些symbol的频谱图出现相位旋转，影响PDSCH解调sib信号。

文件

图1 2.6G_因子.jpg (116 KB) 图1 2.6G_因子.jpg 白 瑞朋, 2025-01-18 18:48
图2 算法仿真因子.jpg (30.3 KB) 图2 算法仿真因子.jpg 白 瑞朋, 2025-01-18 18:48
图3 3.6G_因子-DL UL对调.jpg (68.4 KB) 图3 3.6G_因子-DL UL对调.jpg 白 瑞朋, 2025-01-18 18:48
图4 增加3.6G打桩.jpg (96.5 KB) 图4 增加3.6G打桩.jpg 白 瑞朋, 2025-01-18 18:48
图5 解对CRC的相位补偿.jpg (94.7 KB) 图5 解对CRC的相位补偿.jpg 白 瑞朋, 2025-01-18 18:48

历史记录

#1

由 白 瑞朋 更新于 5 个月 之前

  • 状态 从 新建 变更为 进行中

[20250117]
dump 14个symbol的相位补偿值uldeofdm_phasecomp_factor进行分析。

#2

由 白 瑞朋 更新于 5 个月 之前

把小区频点改成dlFrequency = 3640980000，继续检查相位补偿。

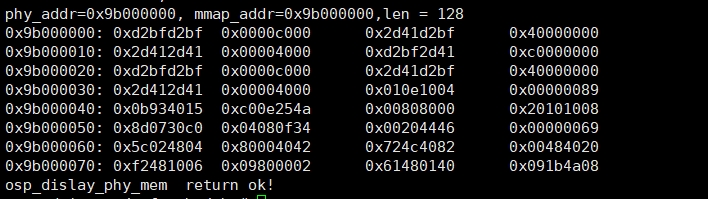

2.6G补偿因子如图1

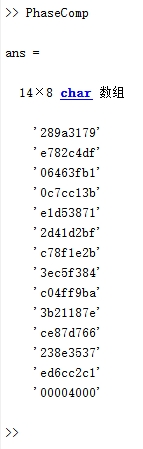

算法使用补偿因子如图2

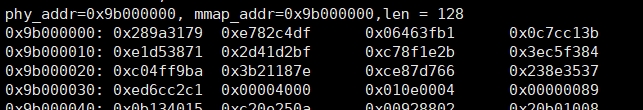

改完3.6G后的补偿因子如图3

#3

由 白 瑞朋 更新于 5 个月 之前

【2050117】
相位因子计算跟频点有关；打桩修改相位因子为3.6G Hz，PDSCH相位可以解对。

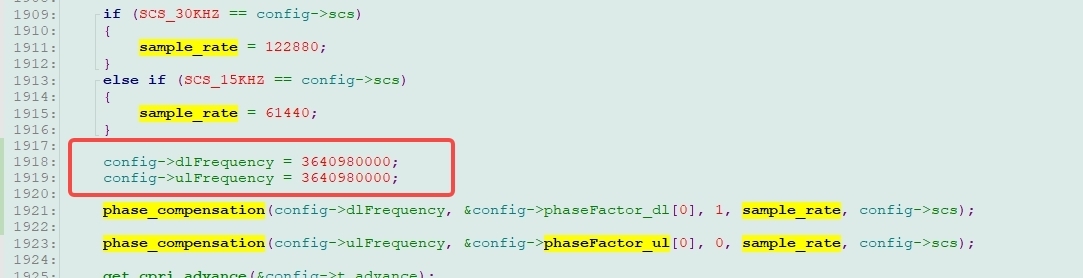

代码修改如图4

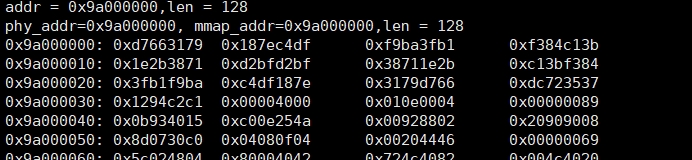

解对的CRC如图5

#4

由 白 瑞朋 更新于 5 个月 之前

  • 状态 从 进行中 变更为 已解决
