错误 #2798

3.0双频终端600M频段末级功放反复损坏

由 陈 晓盟 在 3 个月 之前添加. 更新于 大约 2 个月 之前.

状态:
已解决
优先级:
普通
指派给:
宁 永明
开始日期:
2025-02-13
计划完成日期:
% 完成:

10%

预期时间:
20.00 小时
耗时:
82.00 小时

描述

现象：
测试双频整机600M频段时，存在烧毁PA现象（反复烧毁对块）；海泰反馈末级功放有大信号输入导致末级功放烧毁
问题定位：
使用示波器，测量板卡的pa_en引脚，上电过程中未发现有高电平出现，但在程序初始化过程中发现pa_en常高状态PA_EN引脚在初始化过程中异常打开；怀疑可能底板初始化过程中将PA打开导致

文件

img_v3_02kc_3d73c62e-a849-4f2f-9490-3c9fdded03eg.jpg (410 KB) img_v3_02kc_3d73c62e-a849-4f2f-9490-3c9fdded03eg.jpg 宁 永明, 2025-03-14 10:10

历史记录

#1

由 梁 佐庆 更新于 3 个月 之前

  • 状态 从 新建 变更为 进行中
  • % 完成 从 0 变更为 10
  • 预期时间 被设置为 20.00 小时

等明新出版本。

#2

由 梁 佐庆 更新于 2 个月 之前

  • 状态 从 进行中 变更为 已解决
  • 指派给 已删除 (梁 佐庆)
#3

由 梁 佐庆 更新于 2 个月 之前

  • 状态 从 已解决 变更为 转测试
#4

由 梁 佐庆 更新于 大约 2 个月 之前

  • 指派给 被设置为 陈 晓盟

可以用明新的程序，再测试下，是否烧PA。

#5

由 陈 晓盟 更新于 大约 2 个月 之前

  • 指派给 从 陈 晓盟 变更为 宁 永明
#6

由 宁 永明 更新于 大约 2 个月 之前

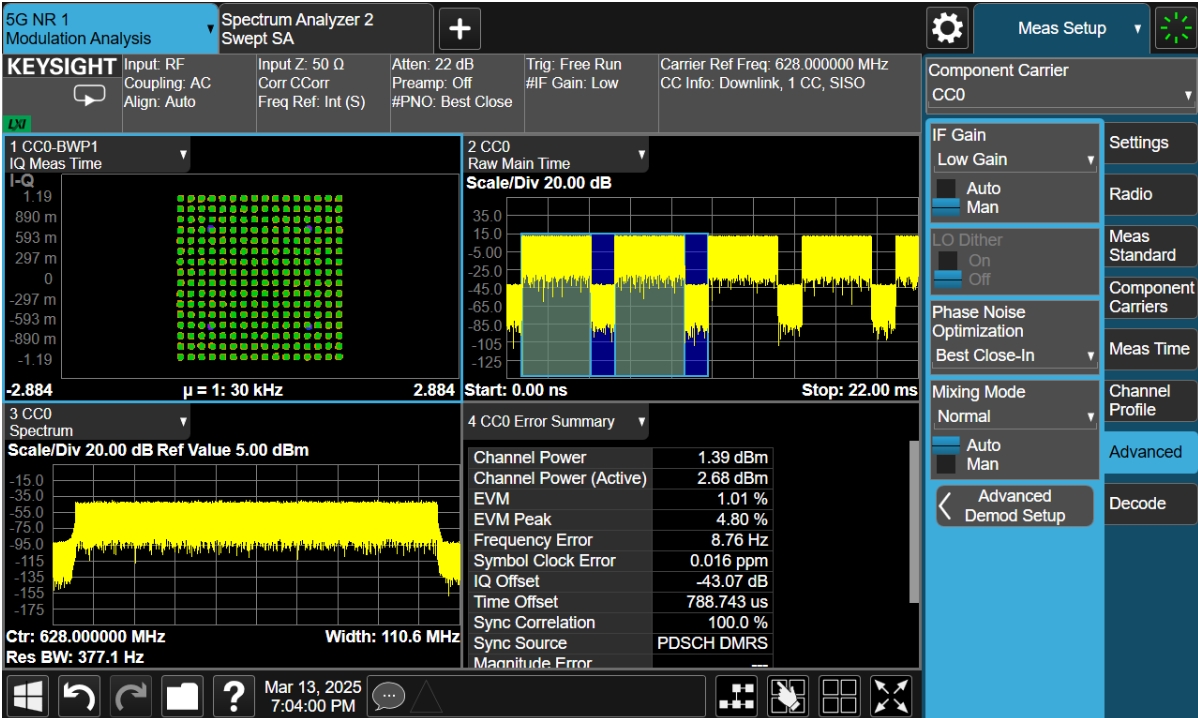

出了一个patch， code修改ap gpio初始化pa tx en全部拉低， 王昊用逻辑分析仪测试了2次, 仪表没有发现pa_tx_en=high的情况，可以认为初步fix了此问题， 并且通过了testmac function测试如下图

#7

由 宁 永明 更新于 大约 2 个月 之前

  • 状态 从 转测试 变更为 已解决
