错误 #3512
cpri OTIC解压缩数据测试
0%
描述
【问题】

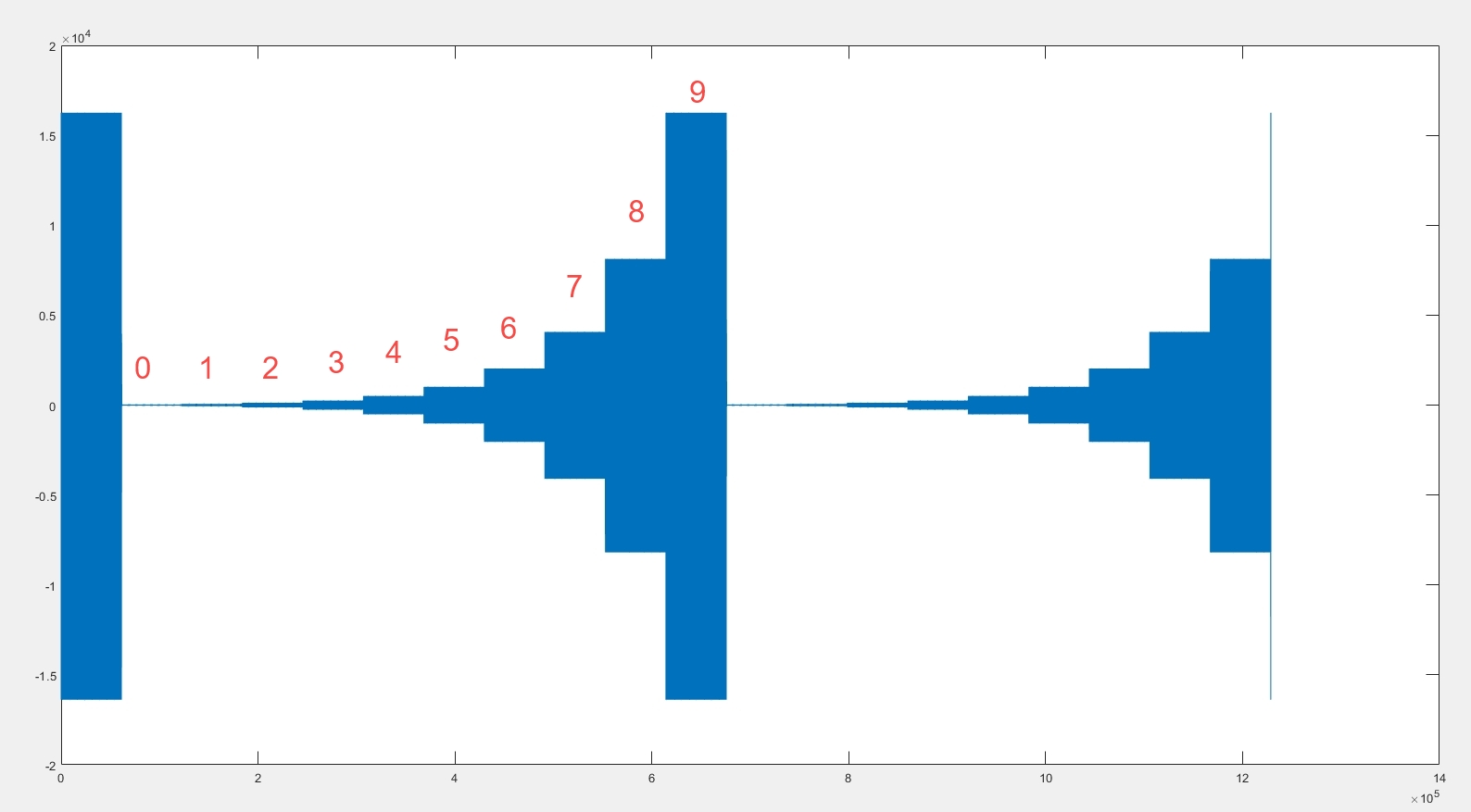

测试OTIC解压缩模块，采数进行分析。
文件
历史记录
由 白 瑞朋 更新于 大约 2 个月 之前

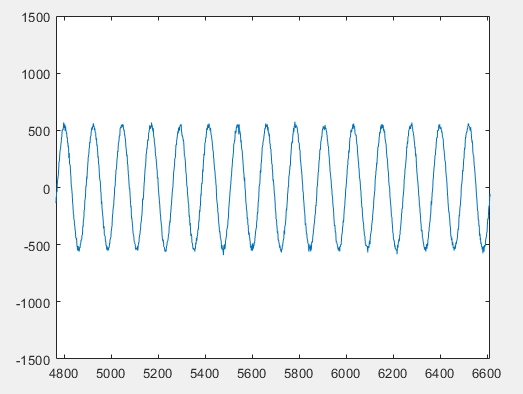

- 文件 正弦波.jpg 正弦波.jpg 已添加

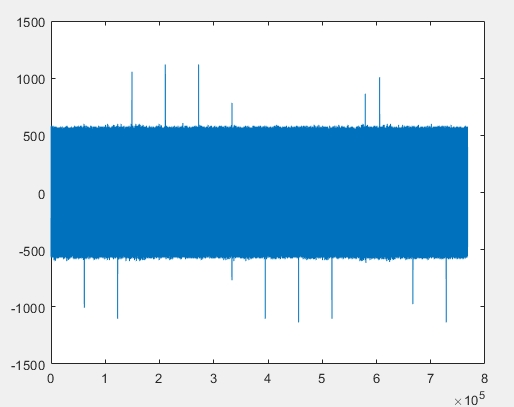

- 文件 解压缩ANT0.jpg 解压缩ANT0.jpg 已添加

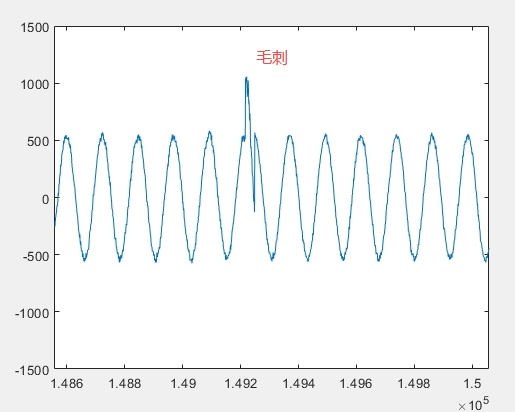

- 文件 毛刺.jpg 毛刺.jpg 已添加
【问题进展】

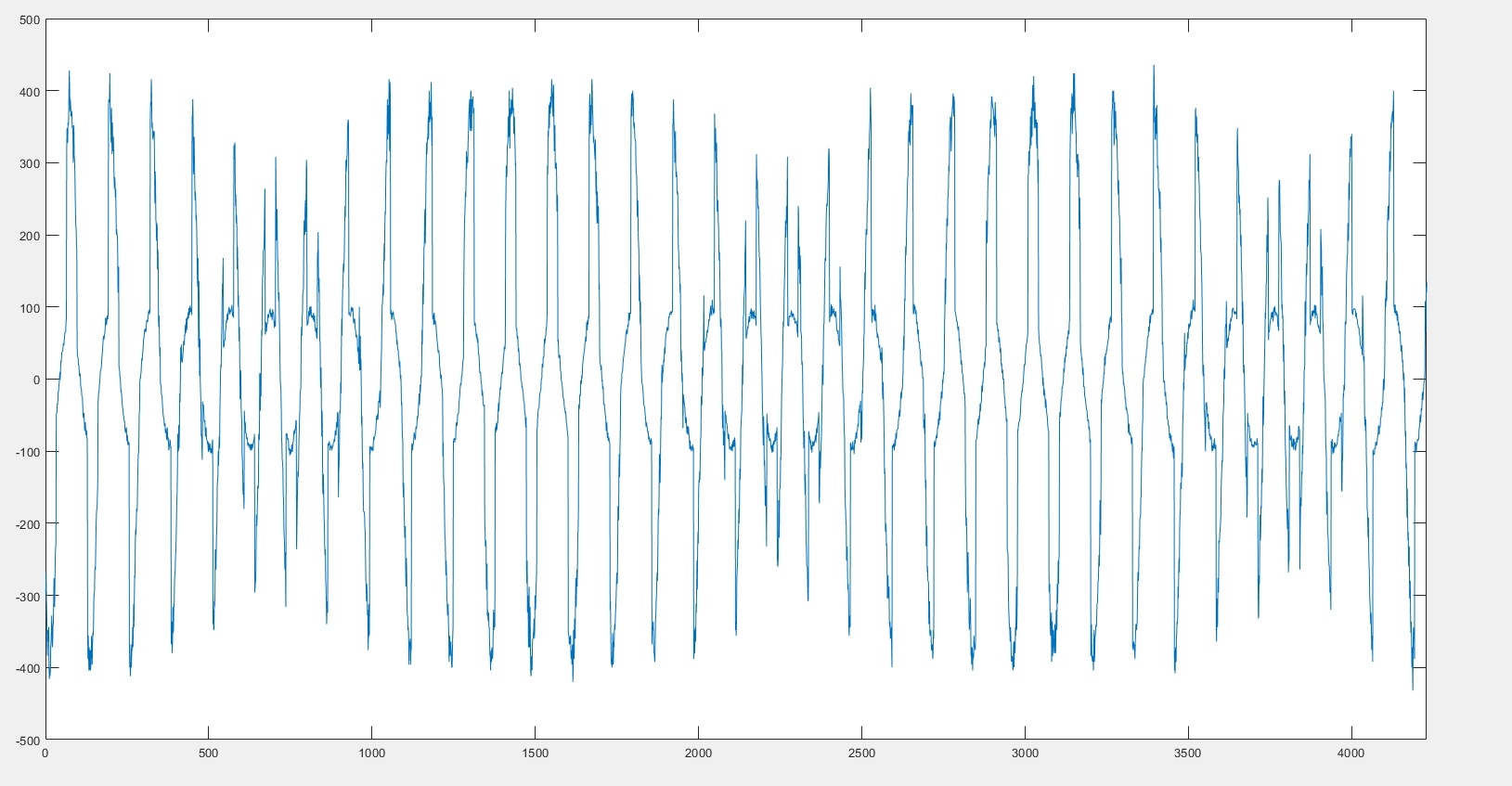

1.更改解压缩的天线数为4，deofdm解压缩模块可以解出正弦波；
2.出现毛刺，长度固定为一个基本帧(32个样点)；
下一步
重点检查毛刺问题；
由 白 瑞朋 更新于 大约 2 个月 之前
- 文件 Hex_otic_data.dat Hex_otic_data.dat 已添加
- 文件 otic_data.dat otic_data.dat 已添加
由 白 瑞朋 更新于 大约 2 个月 之前

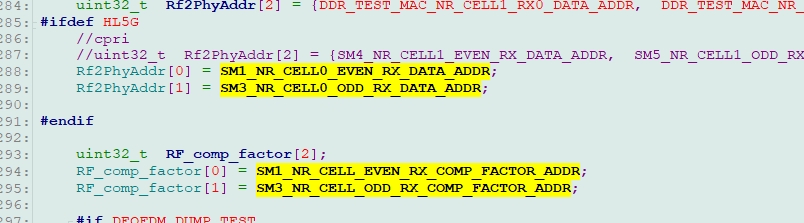

- 文件 buffer地址.jpg buffer地址.jpg 已添加
- 优先级 从 高 变更为 普通
【问题进展】
1.修改RF和PHY使用的数据buffer和压缩因子存储buffer，ping-pong一致；毛刺现象仍存在
由 白 瑞朋 更新于 大约 2 个月 之前

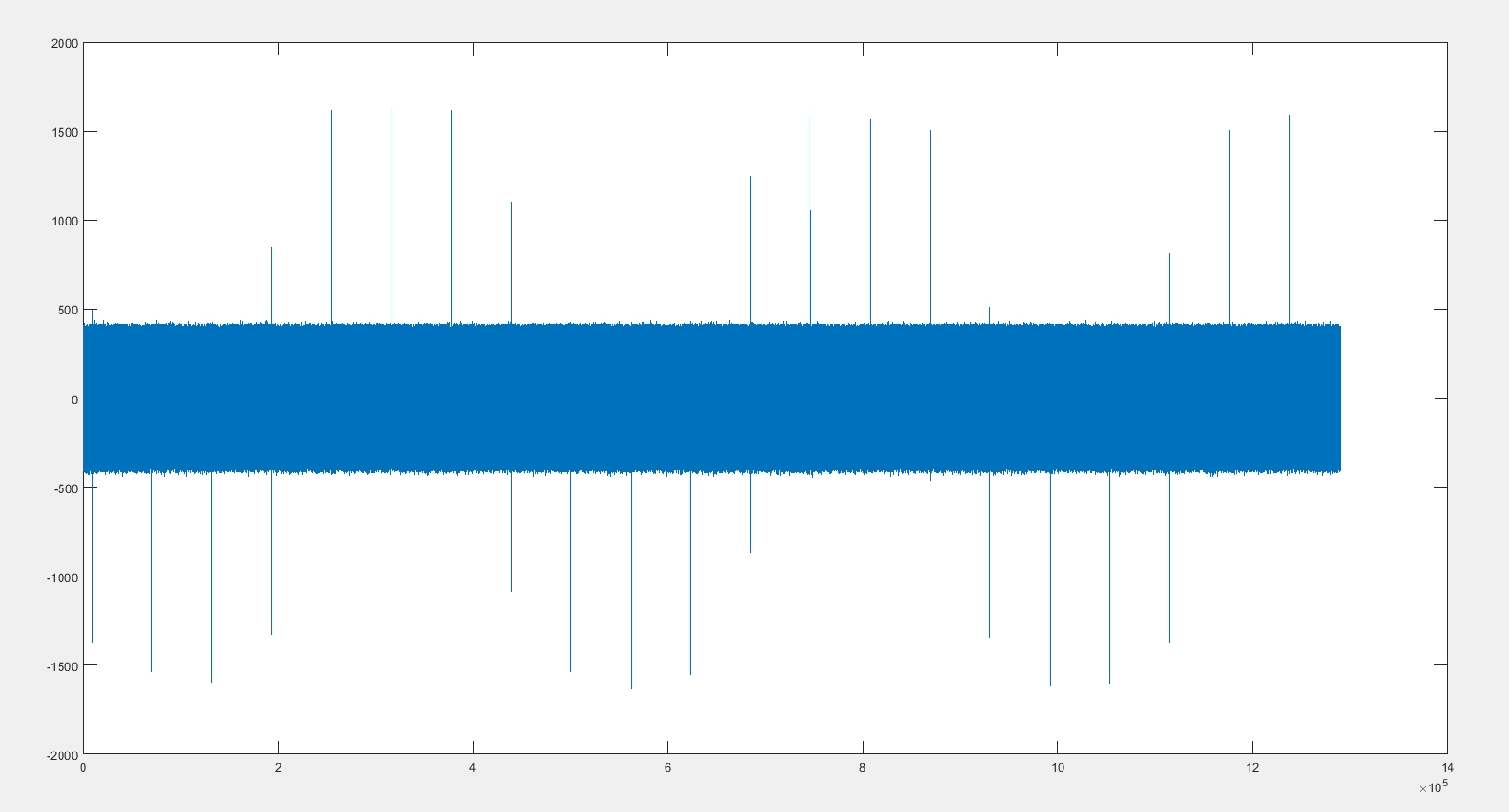

- 文件 毛刺周期出现.jpg 毛刺周期出现.jpg 已添加

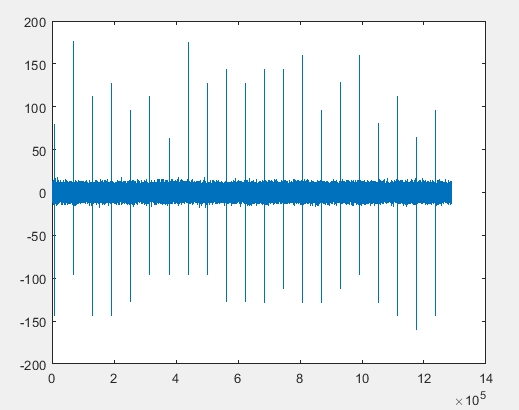

- 文件 噪声也有毛刺.jpg 噪声也有毛刺.jpg 已添加
【问题分析】
1.毛刺是在每个slot的固定位置出现，第8798个样点，且以61440样点为周期。
2.最新发现，输入全是噪声，解压缩后仍有毛刺，且位置固定，周期固定；
输入全是噪声，解压缩后仍有毛刺，如下图
由 白 瑞朋 更新于 大约一个月 之前
- 文件 毛刺43869.jpg 毛刺43869.jpg 已添加
- 文件 毛刺43869对应的解压缩因子.jpg 毛刺43869对应的解压缩因子.jpg 已添加
【问题分析】
1）分别抓取射频SM buffer的解压缩因子，和搬移到DM空间的解压缩因子，发现有4bit的数据被改写；
2）这个位置呈slot周期变化；
3）解压缩因子错误位置和数据中出现的毛刺位置可以对应；（毛刺数据样点数/32/2 = 解压缩因子所在行数）
由 白 瑞朋 更新于 大约一个月 之前
- 文件 毛刺105312.jpg 毛刺105312.jpg 已添加
- 文件 毛刺105312对应的解压缩因子.jpg 毛刺105312对应的解压缩因子.jpg 已添加
毛刺105312
由 白 瑞朋 更新于 大约一个月 之前
一 射频buffer地址统计
1.数据地址sm
Rf2PhyAddr0 = SM3_NR_CELL0_ODD_RX_DATA_ADDR;
Rf2PhyAddr1 = SM1_NR_CELL0_EVEN_RX_DATA_ADDR;
2.解压缩因子sm
RF_comp_factor0 = SM3_NR_CELL_ODD_RX_COMP_FACTOR_ADDR;
RF_comp_factor1 = SM1_NR_CELL_EVEN_RX_COMP_FACTOR_ADDR;
地址打印：
Rf2PhyAddr0 = 0x0a0e2600
Rf2PhyAddr1 = 0x09e73300
comp_factor0= 0x0a0dea00
comp_factor1= 0x09e6f700
二 参数打印
slot_oticdecompress_length = 15360
第一次ant_data_point = 8832
g_phy_cell_cfg.nsamples_per_slot = 61440
g_phy_cell_cfg.nsamples_per_sym = 4096
