【问题描述】
Uu口 TA动态调整，PHY收到协议栈下发的Timing advance值，写平台buffer失败。
文件
|
38.321.jpg |
|
白 瑞朋, 2025-11-14 17:38
|
|
|
sample=256.png |
|
白 瑞朋, 2025-11-14 19:18
|
|
|
sample=96.png |
|
白 瑞朋, 2025-11-14 19:19
|
|
|

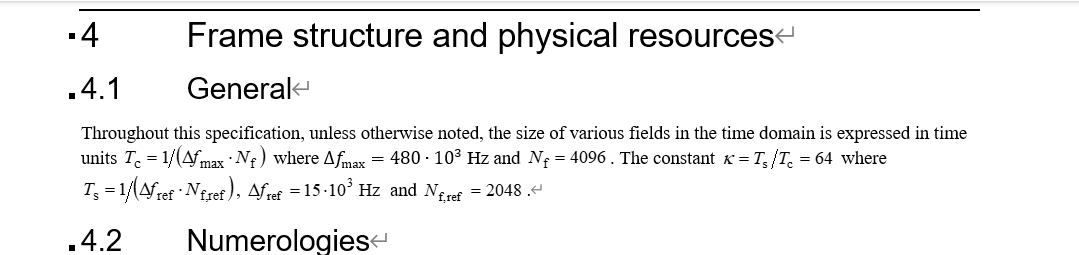

Tc计算.jpg |
|
白 瑞朋, 2025-12-03 16:56
|
|
|
msg4 ack.jpg (226 KB)
msg4 ack.jpg |
|
白 瑞朋, 2025-12-11 15:48
|
|
|
msg4 ack 1.jpg (205 KB)
msg4 ack 1.jpg |
|
白 瑞朋, 2025-12-11 17:50
|
|
|
msg4 ack success.jpg (297 KB)
msg4 ack success.jpg |
|
白 瑞朋, 2025-12-16 08:41
|
|
|

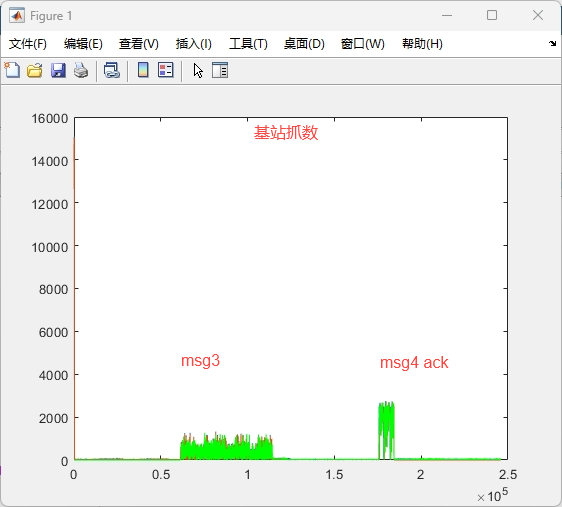

msg3+msg4.png |
|
白 瑞朋, 2025-12-16 14:12
|
|
|

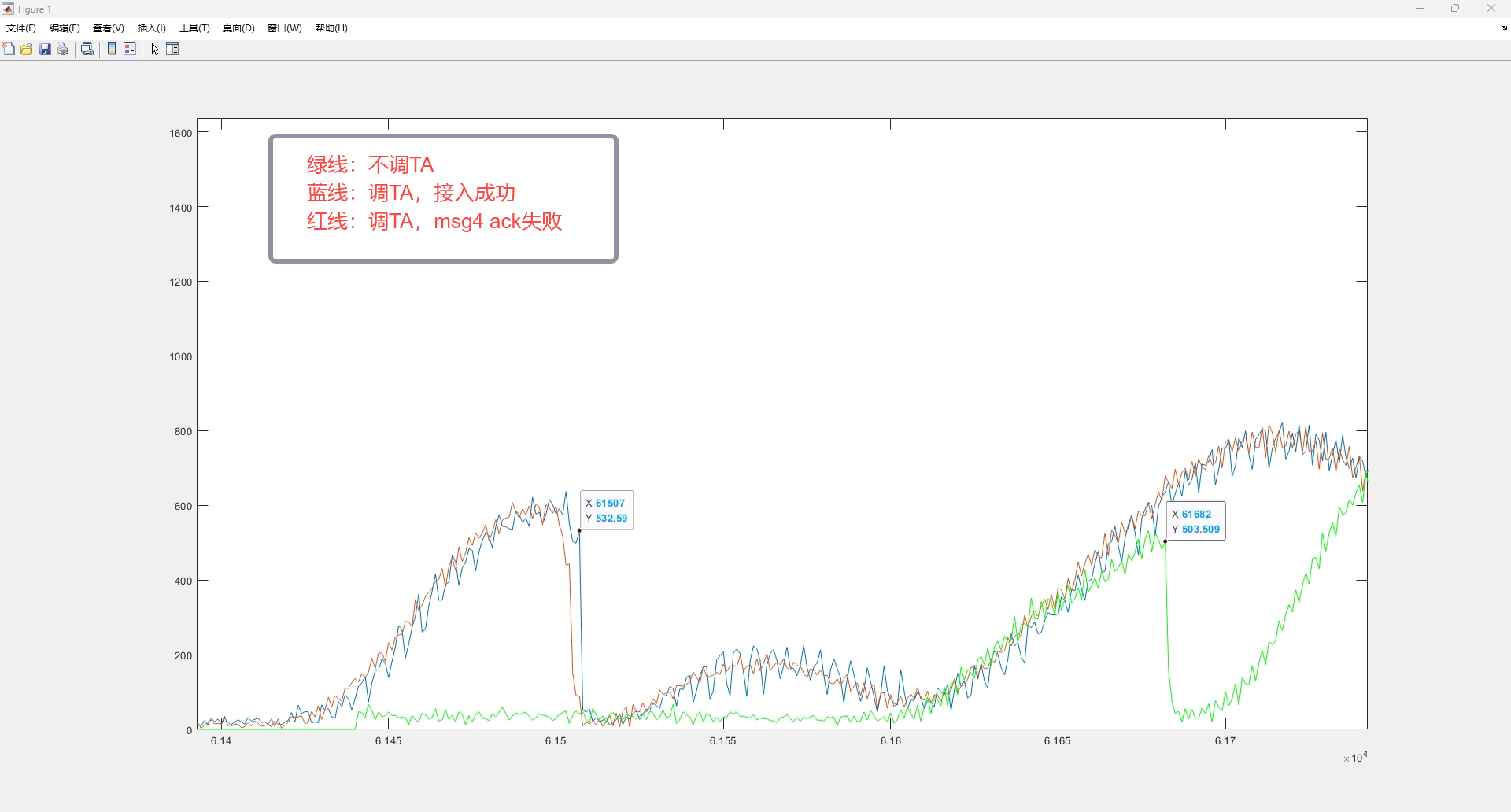

msg3 对比.png (228 KB)
msg3 对比.png |
|
白 瑞朋, 2025-12-16 14:12
|
|
|

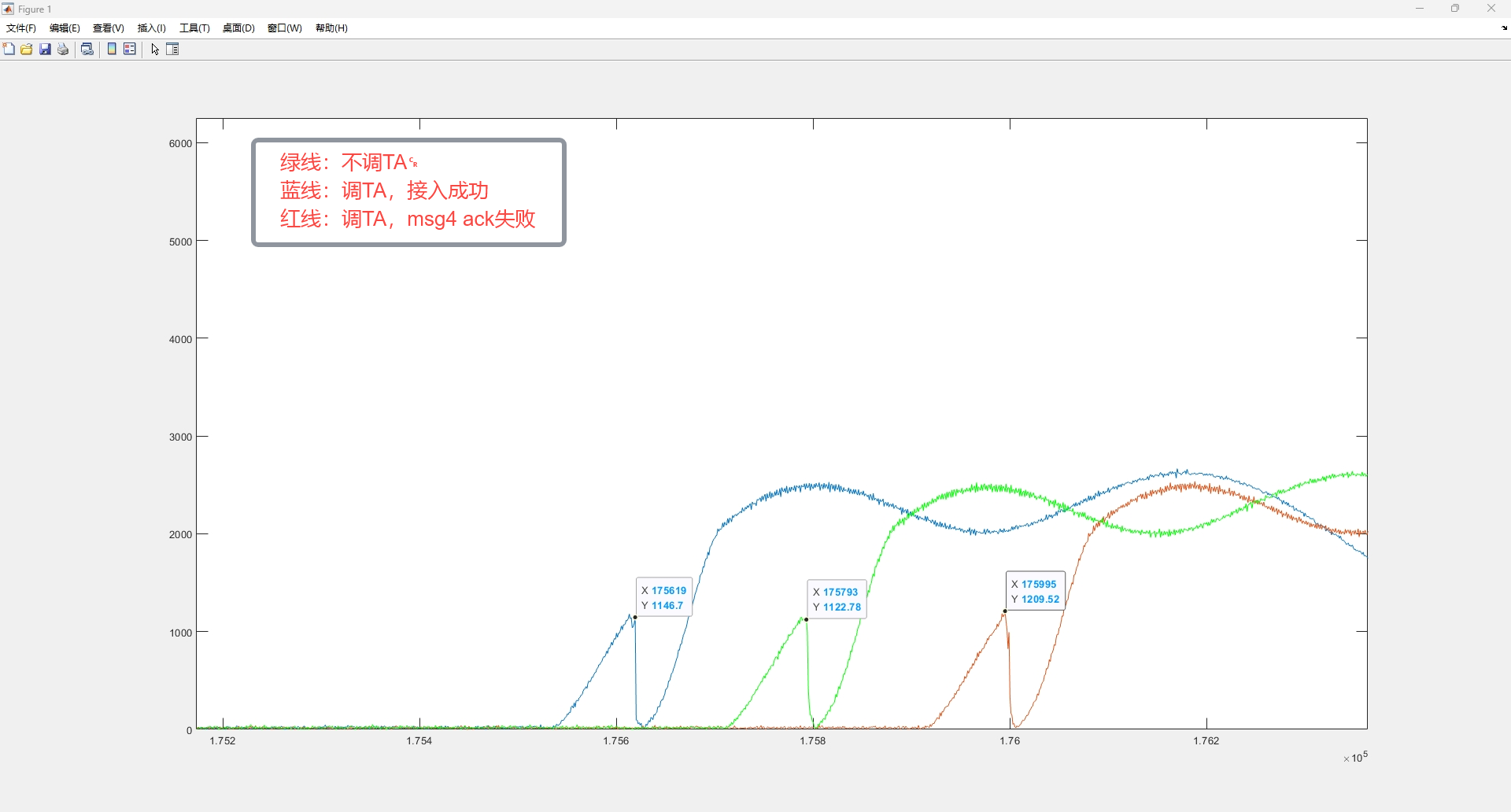

msg4 ack 对比.png (177 KB)
msg4 ack 对比.png |
|
白 瑞朋, 2025-12-16 14:12
|
|
|

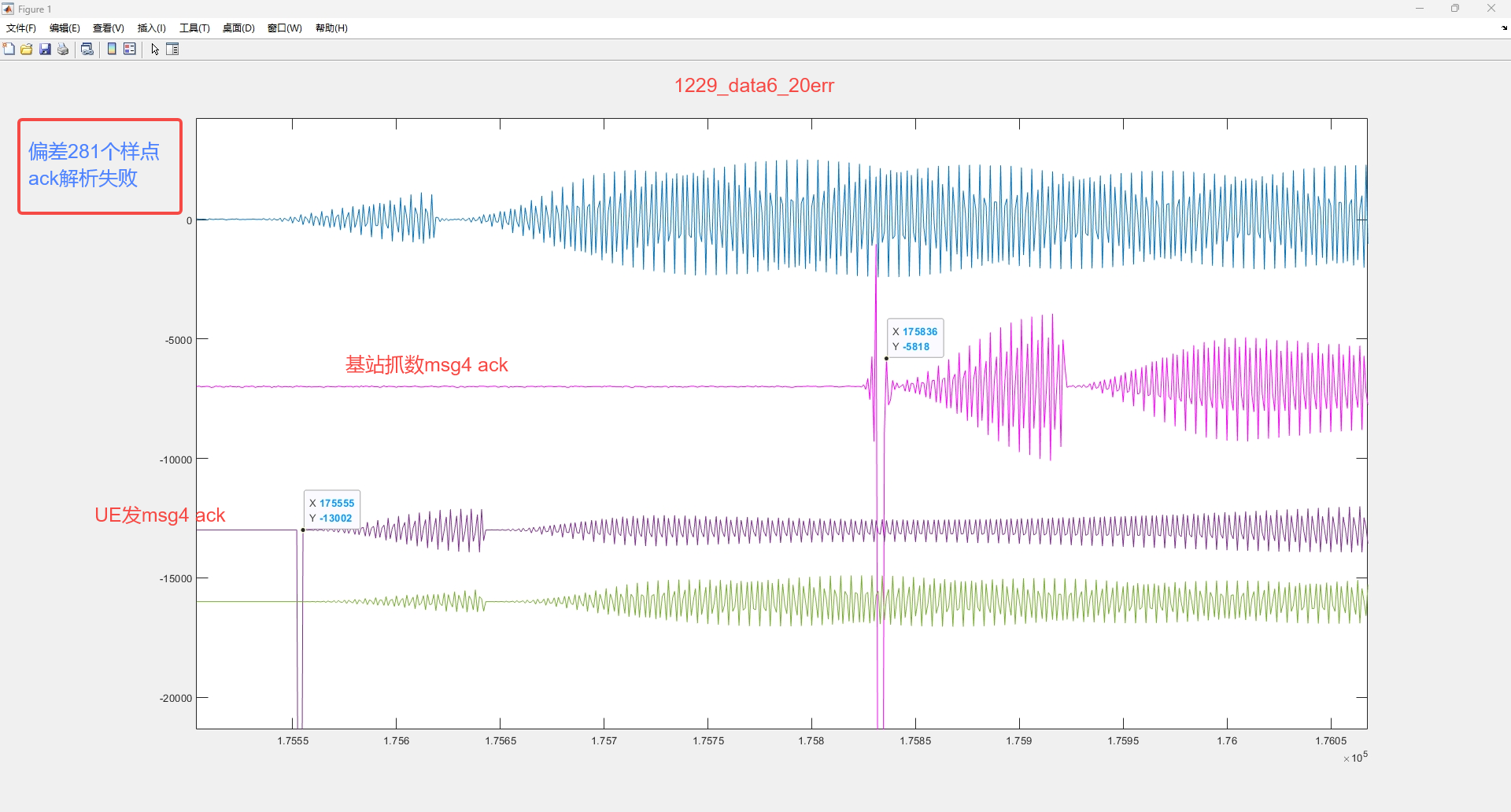

基站接收滞后.png |
|
白 瑞朋, 2025-12-29 16:52
|
|
|
Hex_ack20.dat (5.86 MB)
Hex_ack20.dat |
|
白 瑞朋, 2025-12-29 16:53
|
|
|
Hex_UL_TIMEDATA20.dat (14.6 MB)
Hex_UL_TIMEDATA20.dat |
|
白 瑞朋, 2025-12-29 16:53
|
|
|
20251229-171634.jpg |
|
杨 晋, 2025-12-29 17:17
|
|
历史记录
【问题跟踪】
PHY收到协议栈下发的Timing advance值，写平台FIFO buffer失败。

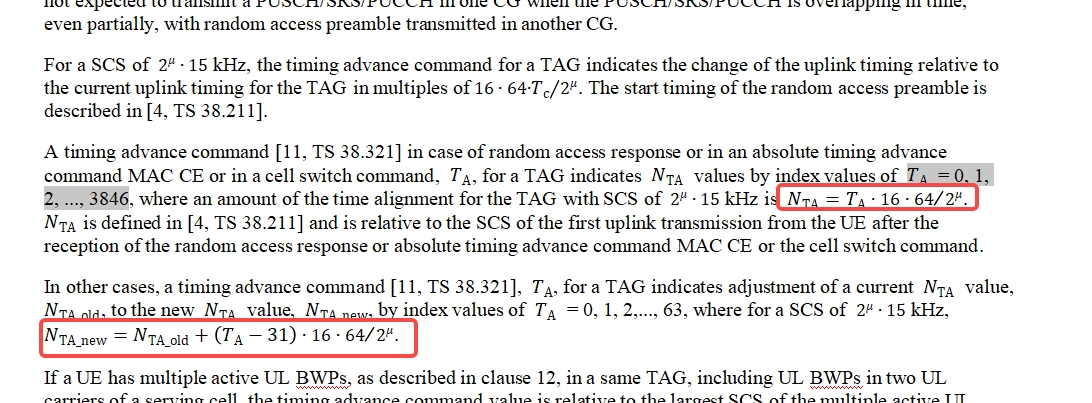

38213
4.2 Transmission timing adjustments
初始"uldelay": 1000,
RAR sample 调整值是256
初始"uldelay": 2000,
RAR sample 调整值是96
接口PHY-plat
BIT6：相对TA.
PHY算出TA对应的TA_sample值，传给平台；由平台在上次TA基础上，根据direction方向进行动态调整。
BIT11:绝对TA.
1) PHY算出TA对应的TA_sample值，减去上次的TA_old，得到TA_offset;
2) 把TA_offset传给平台；
3）平台在TA_old基础上+TA_offset，得到最后的TA_sample值。
测试通过，代码已提交。
分支：bugfixed_20251111
SHA-1: f83b37cc6efb245430eb02e82df3e4b38b77630d
[20251201]
PHY 考虑收到TA后，少偏移32个样点再发给平台；
=>该方案经测试后，接入成功率较高；
- 主题 从 TA动态调整测试，TA从PHY下发到平台失败 变更为 TA动态调整，正常接入场景测试
msg4 ack解不对时，基站抓到了8430（=1167340-1158910）个样点，比正常symbol 12+13 少了330个样点左右。
pucch ack 占2个symbol, 4384+4384=8768
msg4 ack基站解析成功时，时域样点数差不多有2个symbol。
【问题分析】
1 msg3 TA已生效，且都是提前调整，符合预期；
2 msg4 ack出问题时，看到TA方向与msg3调整方向相反；
3 接入之前，TA由L1C下发一次；
下一步确认：
1)msg3 和msg4 ack 的TA调整为什么不一致；
1
2
3

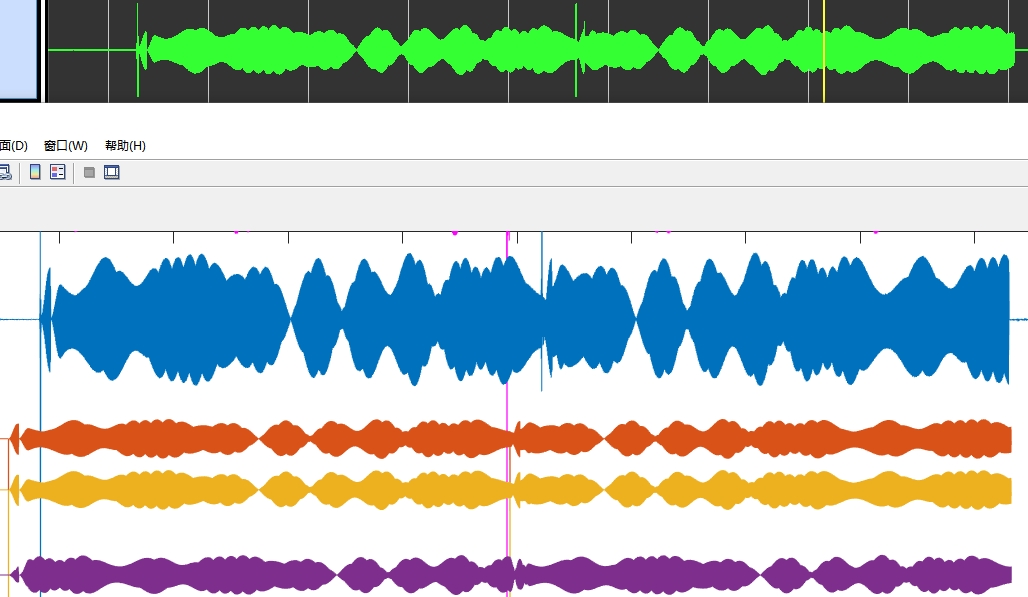

FPGA采到的数据也有滞后，但是完整的
- 状态 从 进行中 变更为 挂起
- 优先级 从 高 变更为 低
- 关联到 错误 #4689: UU口测试，终端发msg4 ack在基站概率性解错 已添加
在问题单#4689跟踪msg4 ack概率错误问题
