研发产品测试 » 3.0基站产品测试

一、XN链路/NG链路异常告警
1、类型:链路类(XN/NG)
SctpLink(XnLink/NgLink)断链、AssocAp(XnAp/NgAp)偶联配置异常
2、上报
1) 上报点的准确性
A)收到NG/XN断链通知、CU上电/重启后20s内未监测到NG链路通
B)收到NG建立响应失败、6s内尝试3次未收到NG建立响应消息、6s未收到XN建立响应消息
2) 上报内容完备性:RemoteIp+原因(断链通知/WaitRsp超时/RspFail(仅NG))

3、恢复
1) 恢复点的准确性:收到XN/NG建立响应成功、CU重启(网管需支持)
2) 去重:同一告警避免重复恢复
4、删除CU代码其它告警
5、下行NG有接收包，至出口小于阈值，及F1下行不通。

二、UE退出事件
1、上报
1) 上报点的准确性
UE退出事件:UEInst删除
2) 起始时间点统计:至少建立完成1个DRB/切换成功
重建立:不涉及(CU实例不变)
3) 上报内容完备性
UE退出事件:UEID+接入时间+退出原因+IMSI

一 imsi获取接口
type GetImsiReq struct {
Header gnb.HeaderData //msgType:9,version:0
Crnti uint32
}

type GetImsiResponse struct {
Header gnb.HeaderData //msgType:9,version:0
Result uint32 //0:成功,1:失败
Crnti uint32 //同请求消息中的Crnti
Rsv uint32_t //8字节对齐预留
Imsi uint64
}

二 告警定义新增
告警新增：
1、FMDefine新增告警ID
STR_THROUGHPUT_ABNORMAL_ALARM=122, 名称为“吞吐量异常"

2、FMEnumDefine新增如下枚举ID
1) STR_SRC_ASSOC_TYPE = 274, //名称为“本端偶联类型"
2) STR_SERVICE_TIME_DURATION = 275，//名称为"服务总时长"
备注：业务上报的时长单位为秒，该字段网管需做转换后显示：例如上报时长“153836”，网管转换后显示为“1日18时43分56秒”; 上报时长为“196” ,网管转换后显示为“3分16秒”；上报时长为“18”，网管转换后显示为“18秒
3) STR_UL_RATE_INSUFFICIENT = 276, //名称为"上行速率不足"
4) STR_DL_RATE_INSUFFICIENT = 277, ///名称为"下行速率不足"
5) STR_THRESHOLD = 278, //名称为“门限”

最终确认接口
一 imsi获取接口
type GetImsiReq struct {
Header gnb.HeaderData //msgType:9,version:0
Crnti uint32
}

type GetImsiResponse struct {
Header gnb.HeaderData //msgType:9,version:0
Result uint32 //0:成功,1:失败
Crnti uint32 //同请求消息中的Crnti
Rsv uint32_t //8字节对齐预留
Imsi uint64
}

二 告警定义新增
告警新增：
1、FMDefine新增告警ID
STR_THROUGHPUT_ABNORMAL_ALARM=122, 名称为“吞吐量异常"

2、FMEnumDefine新增如下枚举ID
1) STR_SRC_ASSOC_TYPE = 274, //名称为“本端偶联类型"
2) STR_SERVICE_TIME_DURATION = 275，//名称为"服务总时长"
备注：业务上报的时长单位为秒，该字段网管需做转换后显示：例如上报时长“153836”，网管转换后显示为“1日18时43分56秒”; 上报时长为“196” ,网管转换后显示为“3分16秒”；上报时长为“18”，网管转换后显示为“18秒
3) STR_UL_RATE_INSUFFICIENT = 276, //名称为"上行速率不足"
4) STR_DL_RATE_INSUFFICIENT = 277, ///名称为"下行速率不足"

测试方法

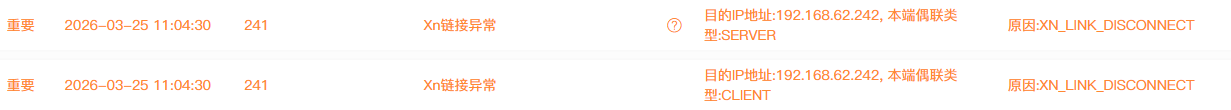

1)XN断链告警
XN建链后，kill调其中站1的CU进程，在站2上查看XN断链告警上报(2条:SERVER&CLIENT)。
之后重启站1的CU进程，查看站2上SN断链告警恢复。

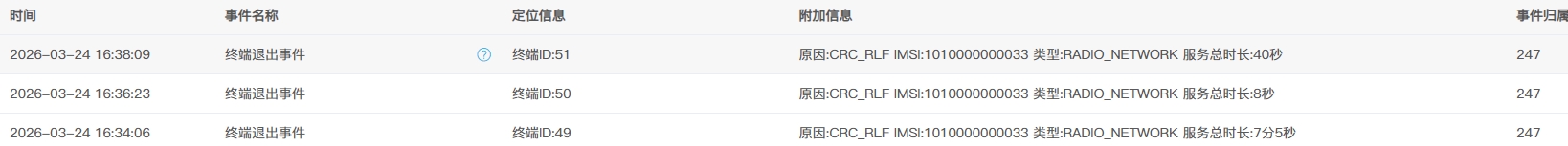

2)UE退出事件
UE接入成功后，去飞行，查看UE退出事件上报。
3)吞吐量异常告警

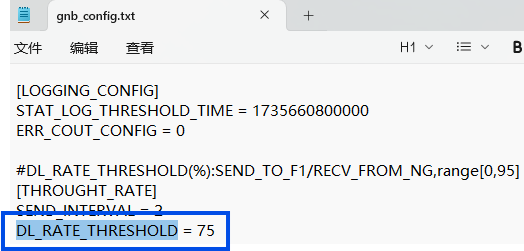

业务：打桩测试，造F1口下行流量为NG口下行流量的70%，实际门限在/yzmm/gnb/cu/config/DL_RATE_THRESHOLD字段(默认为75)
测试：无害化测试下行流程，查看KPI指标，下行流量正常即可。
