错误 #5069
[3.0产品测试]大功率终端7D2U 上行mcs 无法调满
开始日期:
2026-03-24
计划完成日期:
% 完成:
0%
预期时间:
描述
目前大功率终端引入的 7D2U 上行mcs无法调满的问题。产测与硬件测试进行了有关供电的系列测试，最终做出如下测试结论：

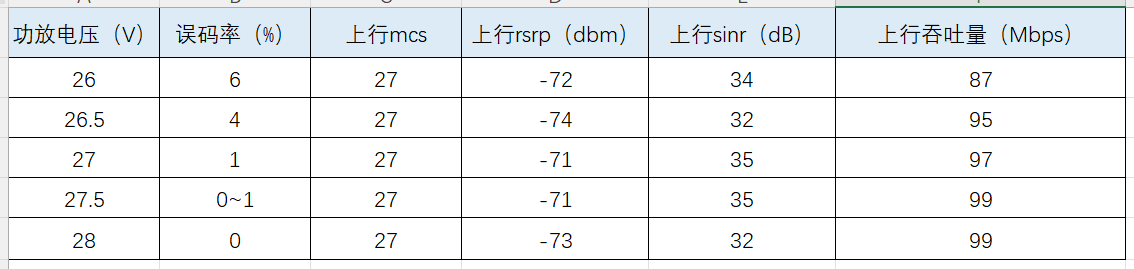

通过对 26V 至 28V 区间的功放电压进行实测，记录显示：
性能表现： 28V 为最佳工作点，吞吐量达到最高（99Mbps），此时误码率基本为 0；
线性规律： 电压下降，业务水平随之线性下降。尤其在 26V 时，误码率由 0% 劣化至 6%，吞吐量跌至 87Mbps。
文件
历史记录
由 申 江欣 更新于 19 天 之前
1.问题现象：
1.1：系统环境：在7D1S2U大下行子帧配比下，基站配置256、64QAM，终端上行业务出现SINR正常，MCS无法到最高的问题， 去掉功放模块后，单独测试商用终端模组，不存在该问题；
1.2：射频直连：外接仪表后，验证海泰大功率终端功放在24V使用时，频谱仪模式设置“0 SPAN”，信号源输入单音信号，过功放，输出到频谱仪，在频谱仪测试发现：在发射时隙时，从功放打开到0.3ms时间，功放增益呈现下降趋势，从0.3~0.6ms，恢复正常，即在大下行配比下，大约1ms的发射时隙中，60%时间存在增益波动，且范围为1.5~2.5dB；
2.问题原因：查询功放管型号后发现，该功放为LDMOS，而不是GaN，手册标注，标准供电为28V，增益波动问题应为功放外部供电降压使用导致；
3.解决方案：
3.1：海泰将功放内部电源芯片同封装替换为24V—>28V升压模块，验证是否解决该问题；
3.2：云智更改外部电源模块输出，从24V升压到极限值，验证是否解决该问题。
