错误 #514

PRACH收到频域数据后解出的preamble ID和终端侧的不一致

由 吕 国荣 在 大约 4 年 之前添加. 更新于 大约 4 年 之前.

状态:
已解决
优先级:
普通
指派给:
吕 国荣
类别:
系统
开始日期:
2021-04-13
计划完成日期:
2021-04-16
% 完成:

0%

预期时间:
问题归属:

文件

Rx_ulprach_data_slot[12659]_Counter[1656].bin (13.5 KB) Rx_ulprach_data_slot[12659]_Counter[1656].bin X86抓取的数据 吕 国荣, 2021-04-13 17:20
iq_0413B.txt (112 KB) iq_0413B.txt 老杨抓取的RF的时域数据 吕 国荣, 2021-04-13 17:21

相关的问题

关联到 eCPRI - 功能 #505: eCPRI联调测试已解决2021-03-24

Actions

历史记录

#1

由 吕 国荣 更新于 大约 4 年 之前

#2

由 吕 国荣 更新于 大约 4 年 之前

  • 状态 从 新建 变更为 进行中
#3

由 吕 国荣 更新于 大约 4 年 之前

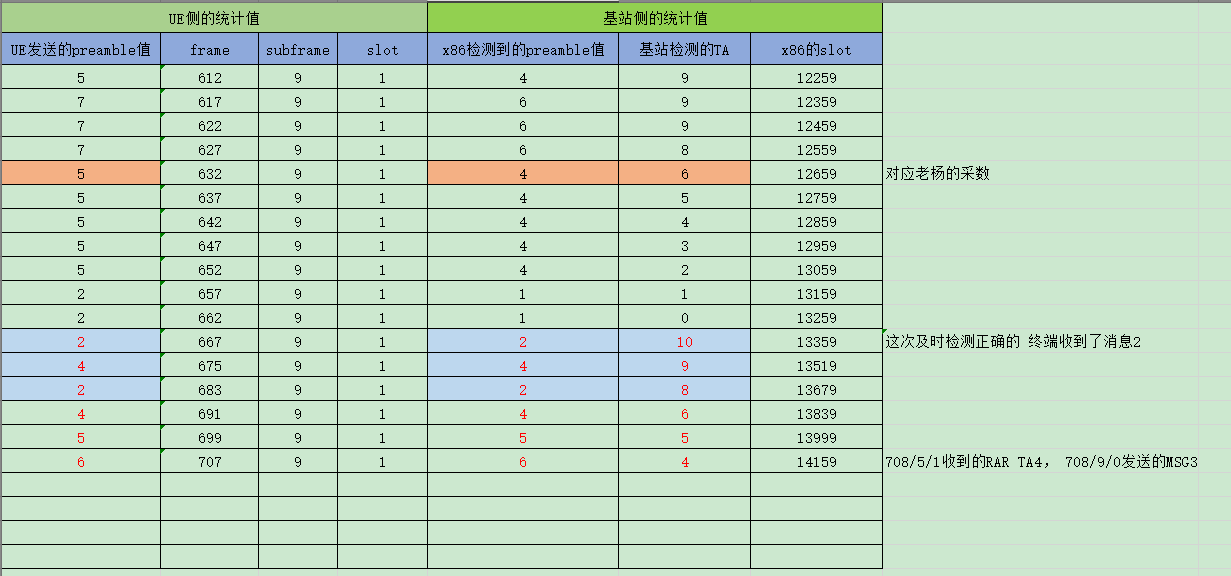

UE侧的统计值 基站侧的统计值
UE发送的preamble值 frame subframe slot x86检测到的preamble值 基站检测的TA x86的slot
5 612 9 1 4 9 12259
7 617 9 1 6 9 12359
7 622 9 1 6 9 12459
7 627 9 1 6 8 12559
5 632 9 1 4 6 12659 对应老杨的采数
5 637 9 1 4 5 12759
5 642 9 1 4 4 12859
5 647 9 1 4 3 12959
5 652 9 1 4 2 13059
2 657 9 1 1 1 13159
2 662 9 1 1 0 13259
2 667 9 1 2 10 13359 这次及时检测正确的 终端收到了消息2
4 675 9 1 4 9 13519
2 683 9 1 2 8 13679
4 691 9 1 4 6 13839
5 699 9 1 5 5 13999
6 707 9 1 6 4 14159 708/5/1收到的RAR TA4， 708/9/0发送的MSG3

#4

由 吕 国荣 更新于 大约 4 年 之前


如上图所示，终端发送的preamble和基站检测到的值不同

#5

由 杨 晋 更新于 大约 4 年 之前

FPGA发现原有一个bug，front_haul_rx中pss_conv模块输出head中长度填写成4096，应该填写加cp后的长度，已经仿真确认，待上板验证。

#6

由 吕 国荣 更新于 大约 4 年 之前

  • 状态 从 进行中 变更为 转测试
#7

由 高 峰 更新于 大约 4 年 之前

结论：
1.pRU 入口对齐问题导致PRACH上行时域未对齐，最终修改解决后的版本提前量值：1600+64-243
2.690T fronthaul模块header 长度填写错误，应该改为4096+CP
3.PRACH DAGC因子需要重新定标，最终的原因不明，为什么pRU上行功率会发生变化，待进一步解决

#8

由 吕 国荣 更新于 大约 4 年 之前

  • 状态 从 转测试 变更为 已解决
