错误 #554

射频TX引入的上行本振泄露

由 guo hanlin 在 大约 4 年 之前添加. 更新于 大约 3 年 之前.

状态:
挂起
优先级:
普通
指派给:
guo hanlin
类别:
-
开始日期:
2021-06-01
计划完成日期:
2021-06-30
% 完成:

80%

预期时间:
问题归属:
系统
发现问题版本:
Rel_2.1.7P
目标解决问题版本:
Rel_2.1.8P
FPGA板卡类型:
CPU类型:

描述

测试环境：基站（245）eCPRI拉远，接入屏蔽想内的UE（Mate30）
测试方法：通过配置将上下行频点错开，查看上行接收通道有无TX的本振泄露
结论：上行本振的泄露可能是射频TX通道引入的

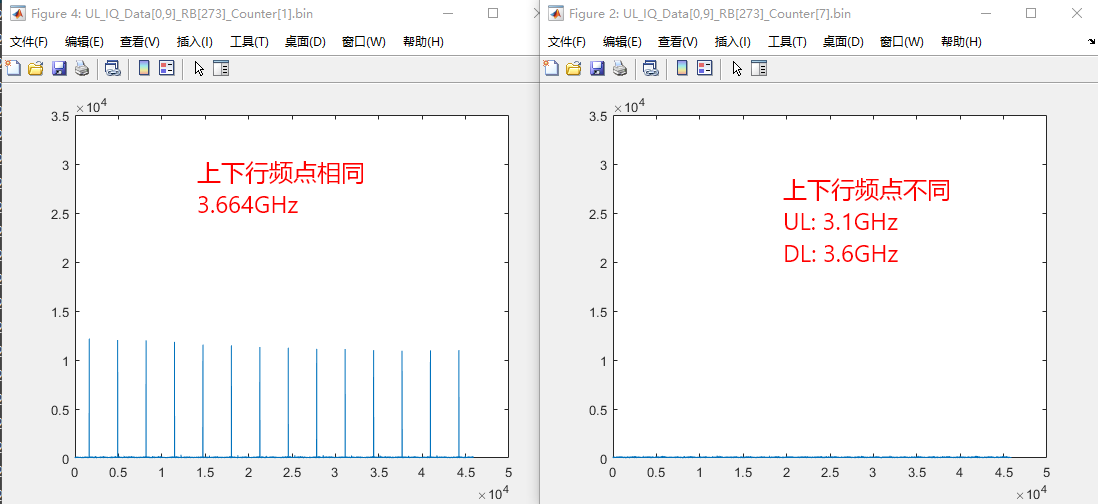

频点相同 vs. 频点错开 的上行接收数据

文件

Lark20210601-174244.png (32.3 KB) Lark20210601-174244.png 频点相同 vs. 频点错开 的上行接收数据 guo hanlin, 2021-06-01 17:43

历史记录

#3

由 guo hanlin 更新于 大约 4 年 之前

  • 状态 从 新建 变更为 挂起
  • % 完成 从 30 变更为 80

为了使基于PUSCH DMRS的RSRP估计更加准确，需要排除本振泄露对功率测量的影响，因此在代码中手动将中心频点（第1638个数据）的本振信号替换为第1636（DMRS梳妆）个数据，测试后发现RSRP随步进衰减变化更加线性，对降低误码率也有一定的帮助。

该方法为规避策略，解决需要射频硬件继续排查

#5

由 guo hanlin 更新于 超过 3 年 之前

RSRP估计规避方案仅在全带宽273RBs调度时对RSRP估计有帮助，当调度资源小于273且大于136时，样点索引错误，替换不正确会导致RSRP估计不准确，但由于样点替换位于函数：dmrs_get_powerbits_5gnr （CE LS之后）处，且样点替换只针对DMRS部分，所以对性能没有影响。对于本振泄露的解决方案有待商榷

guo hanlin 写到：

为了使基于PUSCH DMRS的RSRP估计更加准确，需要排除本振泄露对功率测量的影响，因此在代码中手动将中心频点（第1638个数据）的本振信号替换为第1636（DMRS梳妆）个数据，测试后发现RSRP随步进衰减变化更加线性，对降低误码率也有一定的帮助。

该方法为规避策略，解决需要射频硬件继续排查

#6

由 匿名用户 更新于 超过 3 年 之前

  • 项目 从 FP 变更为 2.0基站产品化测试
  • 类别 已删除 (系统)
  • 状态 从 挂起 变更为 进行中
  • 目标版本 已删除 (α版本)
  • 发现问题版本 被设置为 Rel_2.1.7P
  • 目标解决问题版本 被设置为 Rel_2.1.8P
  • 问题归属 系统 已添加

bug单转移到 产品化测试

#7

由 guo hanlin 更新于 超过 3 年 之前

功能 #662 解决本振泄露的代码修改 中
董 小平 写到：

在LS后数据做替换，AVX512代码不支持。所以改成在DNES基序列和频域接收信号替换其他的方式

(int16_t *) psPHYStateRx->pCEin[iRx][pInfoCurrentUE0->nDMRSSymbolIdx[iSymb]]+1638=(int32_t *) psPHYStateRx->pCEin[iRx][pInfoCurrentUE0->nDMRSSymbolIdx[iSymb]]+1634

（(int32_t *)pDmrsResp->pDmrsBase[iSymb]+819）=（(int32_t *)pDmrsResp->pDmrsBase[iSymb]+817;

matlab用在板正确的数据做验证，通过。
在板的代码已经修改好，待采数分析性能提升效果。

#8

由 guo hanlin 更新于 超过 3 年 之前

  • 状态 从 进行中 变更为 挂起
#9

由 高 峰 更新于 大约 3 年 之前

  • 优先级 从 高 变更为 普通
