错误 #621

功能 #591: 转频电路上板测试

fpga采数位置不固定

由 匿名用户 在 超过 3 年 之前添加. 更新于 超过 3 年 之前.

状态:
已解决
优先级:
普通
指派给:
-
类别:
FPGA
开始日期:
2021-08-06
计划完成日期:
% 完成:

100%

预期时间:
问题归属:

描述

ssb信息未固定，一直在不同的时隙、符号移动，需要确认一下

文件

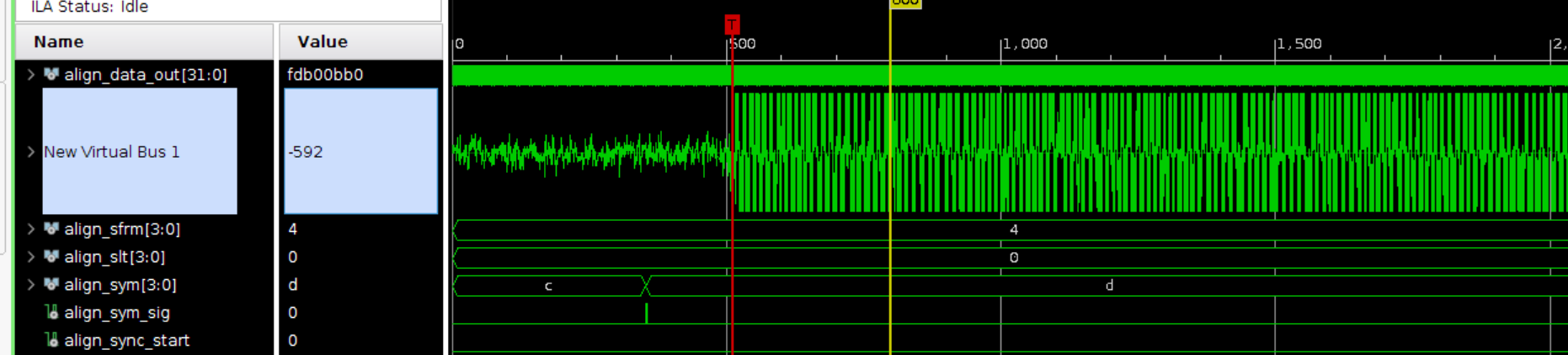

Snipaste_2021-08-06_18-40-21位置不固定.png (80.5 KB) Snipaste_2021-08-06_18-40-21位置不固定.png 匿名用户, 2021-08-06 18:40

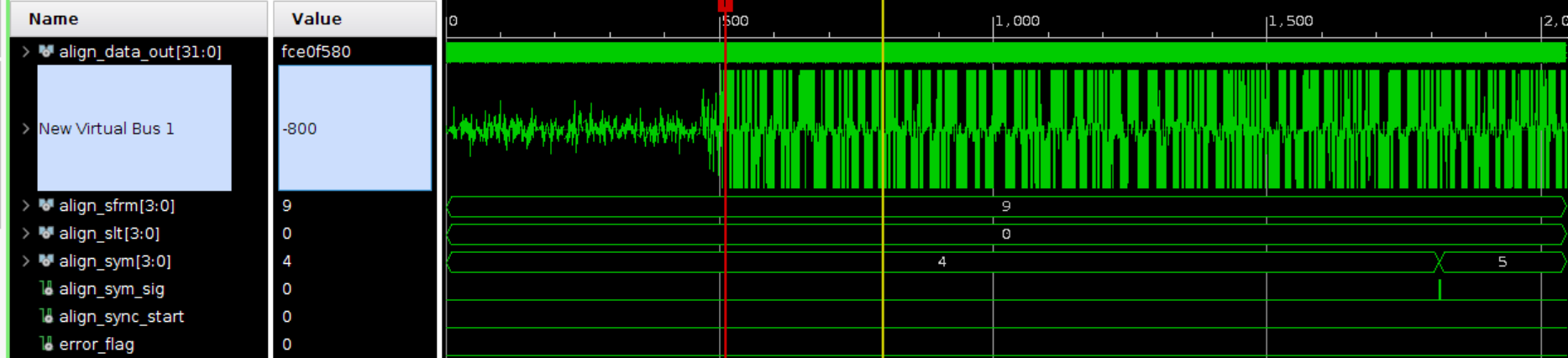

Snipaste_2021-08-06_18-40-51位置不固定.png (81.3 KB) Snipaste_2021-08-06_18-40-51位置不固定.png 匿名用户, 2021-08-06 18:41

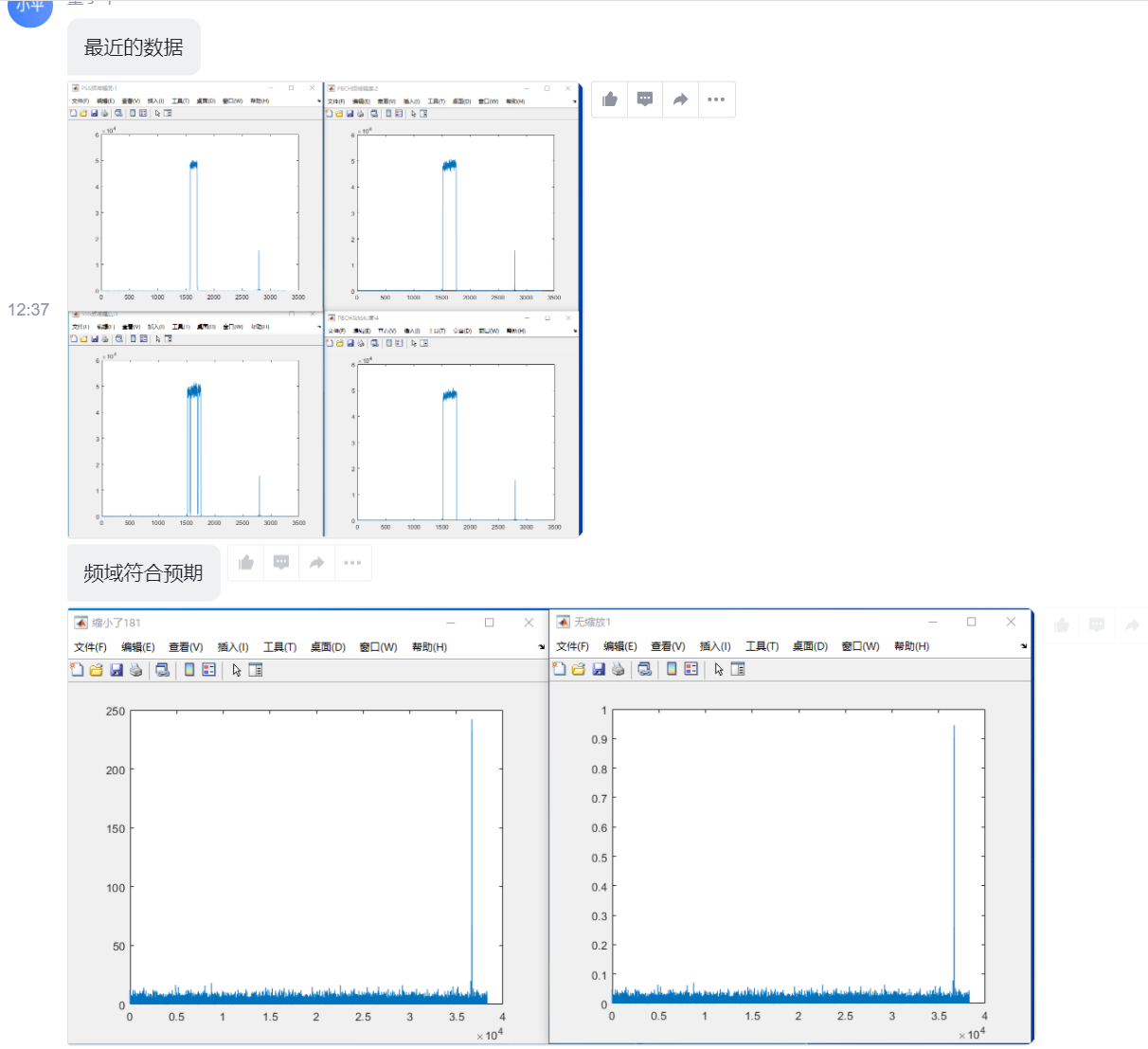

210818_9371采数.png (150 KB) 210818_9371采数.png 匿名用户, 2021-08-18 15:57

历史记录

#1

由 匿名用户 更新于 超过 3 年 之前

  • 状态 从 新建 变更为 进行中
  • % 完成 从 0 变更为 10

①外部单音源，确认接收通道正常（频偏、是否有干扰等）
②功率触发，确认20ms内，有信号出现的固定符号位置
③对固定符号位置进行采数，确认ssb/sib
④确认ssb后，使用样点级别分辨率对两次ssb间的位移进行分析

#2

由 匿名用户 更新于 超过 3 年 之前

经过单音输入测试，以及频偏校准后，认为

漂移是频偏引起

=================================================================================================================
ssb 9371采数见 rx_data_main_21.dat
=================================================================================================================

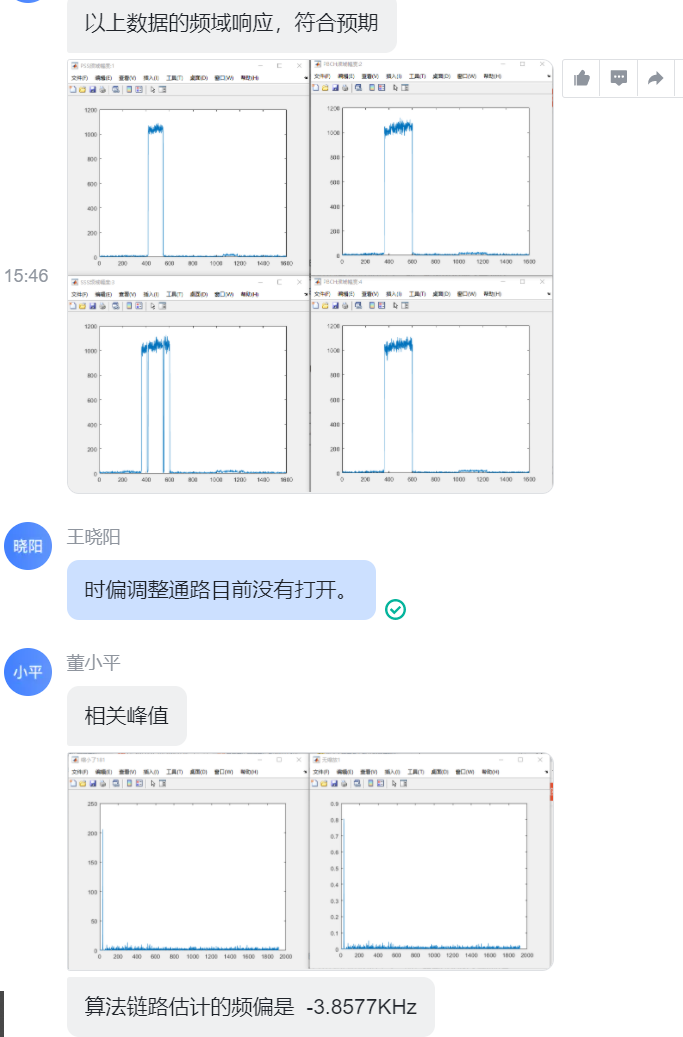

ssb y220采数见 210818_a.txt
=================================================================================================================

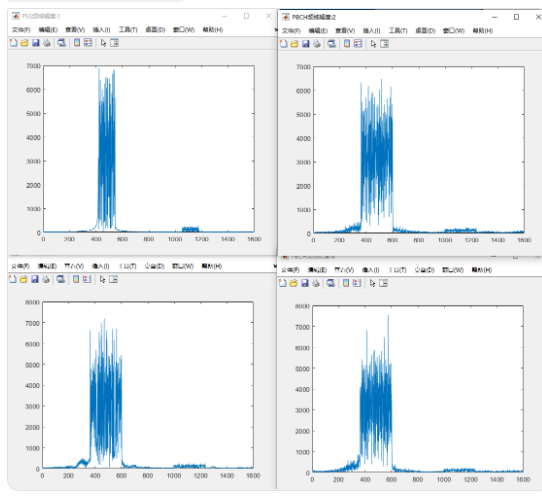

频偏时ssb采数 及信道
=================================================================================================================

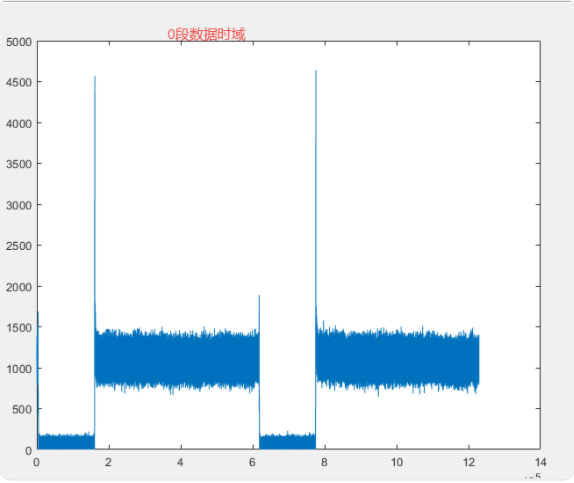

tdd 10ms的数据

#3

由 匿名用户 更新于 超过 3 年 之前

  • 状态 从 进行中 变更为 已解决
  • % 完成 从 10 变更为 100
  • 父任务 被设置为 #591
