错误 #644

7010工程3k频偏问题纠正

由 匿名用户 在 将近 4 年 之前添加. 更新于 将近 4 年 之前.

状态:
已解决
优先级:
普通
指派给:
-
类别:
FPGA
开始日期:
2021-09-08
计划完成日期:
% 完成:

100%

预期时间:
问题归属:

描述

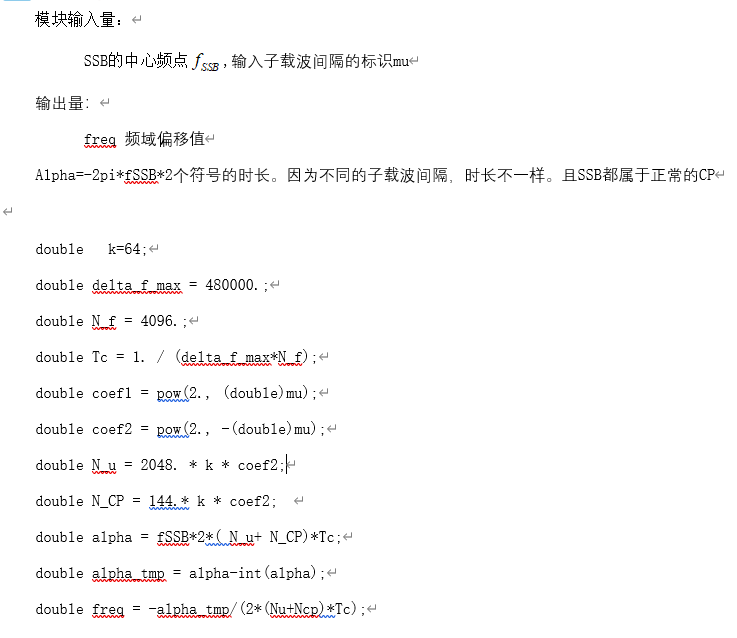

使用算法，在ps部分对频偏进行纠正；
伪代码如下：

文件

20210908_频偏纠正伪代码.png (40.6 KB) 20210908_频偏纠正伪代码.png 匿名用户, 2021-09-08 16:43
210910_频偏3k补偿.jpg (87.2 KB) 210910_频偏3k补偿.jpg 匿名用户, 2021-09-13 09:40
210910_频偏3k补偿.jpg (87.2 KB) 210910_频偏3k补偿.jpg 匿名用户, 2021-09-13 18:55

历史记录

#1

由 匿名用户 更新于 将近 4 年 之前

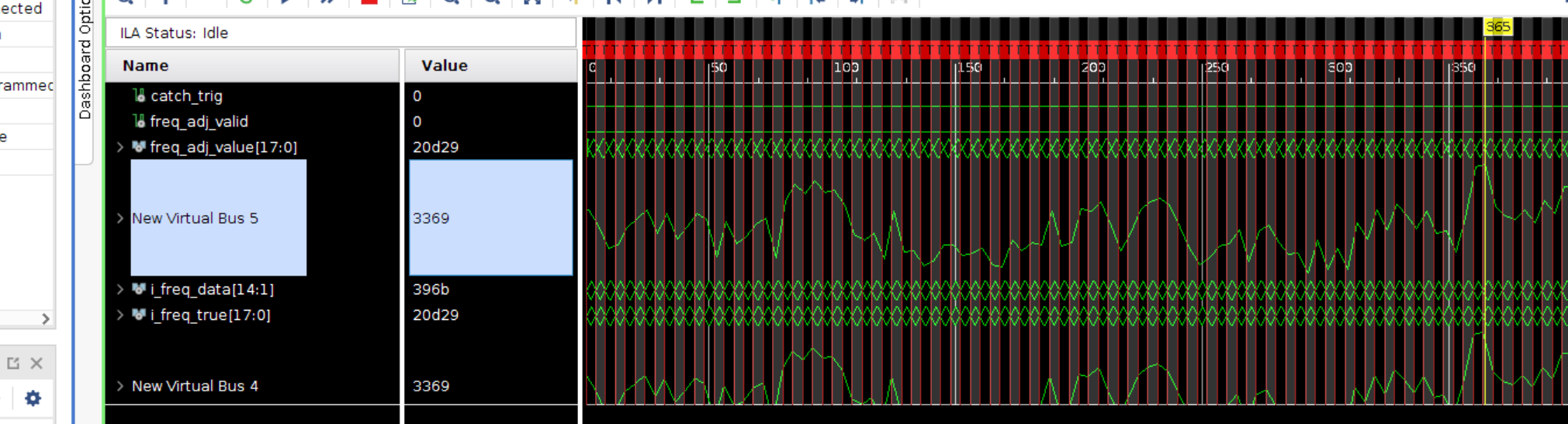

观察3k补偿后有1.175k的频偏

经过测试，①硬件本身频偏大概300-500hz，所以不是硬件本身引入

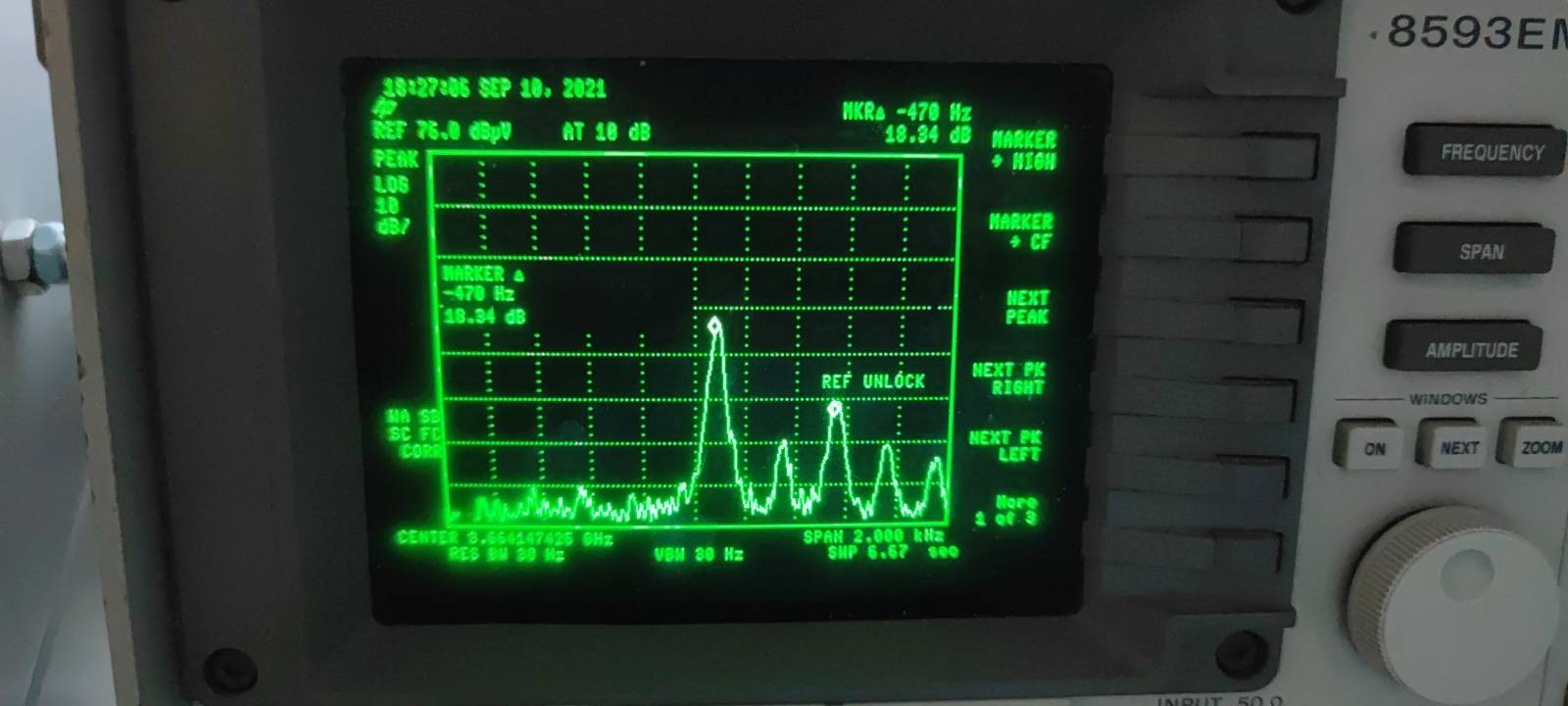

②移除频偏补偿，频谱仪频偏显示3.6-4.2k。这里推测部分是3.5k算法偏移，其余100~700hz可能是硬件偏移。
③目前又试了几次，未复现1.175k的频偏。增加偏移补偿后，频谱仪显示频偏在100到700hz抖动，大概几秒抖一次

#2

由 匿名用户 更新于 将近 4 年 之前

  • 状态 从 新建 变更为 进行中
  • % 完成 从 0 变更为 80

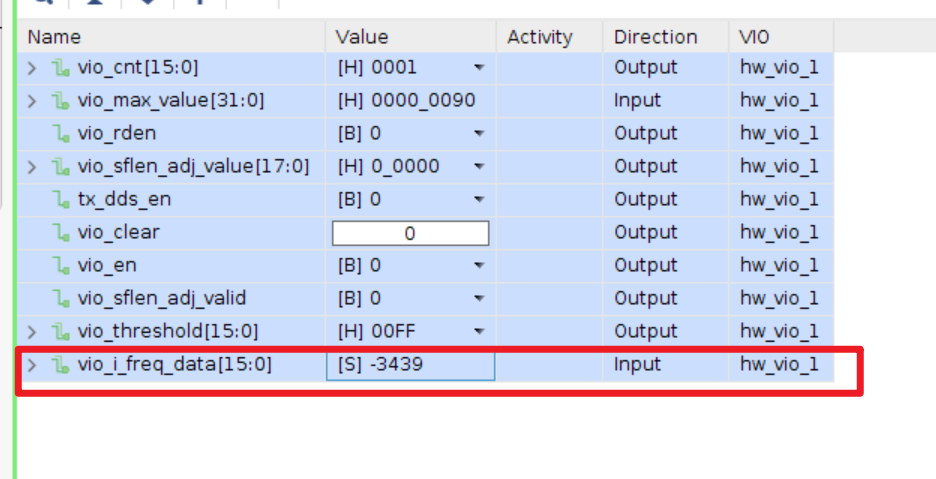

预期是sync_alg模块输出值0~200，频谱仪看到频偏小于200； 实际计算结果-3.5 差值500Hz； 频谱仪看到的频偏最大可到700Hz

#3

由 匿名用户 更新于 将近 4 年 之前

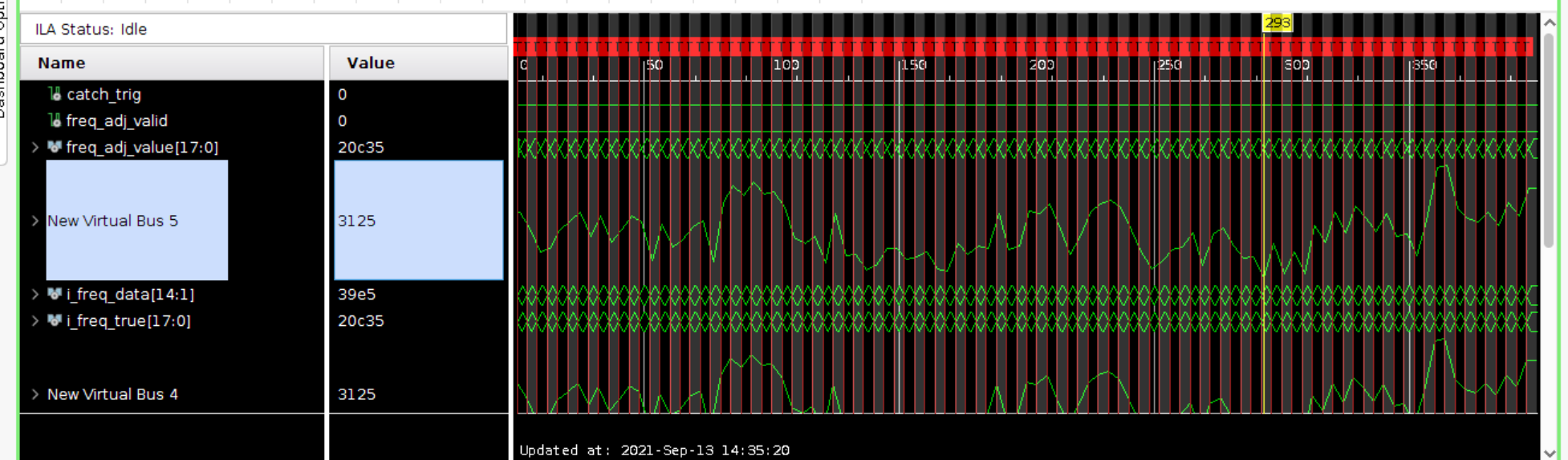

下一步测试：对频偏进行手动校准后，调整开环，统计sync_alg模块的输出值，观察输出值的波动

#4

由 匿名用户 更新于 将近 4 年 之前

波动范围在200hz以内 ，
频谱仪波动范围也在200左右。


增加频偏调整的返回值判断；当频偏调整完毕后，才可以进行下一步动作。

#5

由 匿名用户 更新于 将近 4 年 之前

  • 状态 从 进行中 变更为 已解决
  • % 完成 从 80 变更为 100

①经过确认，确实是频偏调整速度过快，导致频率抖动过大。
②当设置 proc_ctrl频偏调整余量为300ms时，比较稳定。低于100ms会造成抖动问题。
③目前频谱仪观察是200hz内抖动，很稳定，版本0xdc210909
