功能 #655
测试环境搭建
90%
描述
需求：
基站：9371 au
终端：au+ru
au使用pcie延长线 ： 180°，5cm，软线
基站 IP: 192.168.2.250
终端 IP: 192.168.2.247
终端 IP: 192.168.2.251
文件
历史记录
由 匿名用户 更新于 超过 3 年 之前
- % 完成 从 0 变更为 40
由 guo hanlin 更新于 超过 3 年 之前
STE 终端物料清单：¶
产品型号：SORP-5G-STE100-1P5
https://tea7cf22fe.feishu.cn/file/boxcnmuE48v3Q1d8oYkYwyWX9Je
CPU （英特尔i9-9940x ) 设备整机采购 合同采购
政久1U2011 2066长方形CPUitx暴力风扇超薄均温板服务器散热器R25 设备整机采购 https://item.taobao.com/item.htm?spm=a230r.1.14.7.6e97720ftHdgUF&id=17032848629&ns=1&abbucket=1#detail
金士顿 (Kingston) 32GB(16G×2)套装 DDR4 2666 笔记本内存条 骇客神条 Impact系列 设备整机采购 https://item.jd.com/100008405373.html#crumb-wrap
景豐（KF）X299 WSI/IPMI 永擎服务器工作站主板LGA2066 i9 itx 设备整机采购 合同采购
硬盘 （金士顿 240 g ssd） 设备整机采购 https://item.jd.com/72010406148.html
台达 DELTA S350小1U额定350W电源服务器工作机FLEX 设备整机采购 https://item.jd.com/100012809359.html
STE100-1.5U机箱 （机箱）：1.5u工控机箱300深小1u电源atx主板横插全高显卡机架式服务器 非整机采购 https://item.taobao.com/item.htm?spm=a230r.1.14.36.434c7f3cP4DJFV&id=620222070077&ns=1&abbucket=9#detailPCIe延长线定制长度10cm：深浩科 PCI-E 3.0 x16 显卡延长线 出口货源 支持3060 高速转接线 非整机采购 https://item.taobao.com/item.htmspm=a230r.1.14.127.45a27d5bav6EhA&id=631759979532&ns=1&abbucket=7#detail
PCIe延长线定制长度5cm ：深浩科 PCI-E 3.0 x16 显卡延长线 出口货源 支持3060 高速转接线 非整机采购 https://item.taobao.com/item.htmspm=a230r.1.14.127.45a27d5bav6EhA&id=631759979532&ns=1&abbucket=7#detail
BA5215：威视锐FX200-KU15P 板卡 设备整机采购 合同采购
原光模块与光纤物料
ADOP 40G多模光模块，40G-iSR4(多模300米 MPO) ，其它请备注：xilinx， 单价：369， https://item.jd.com/29055652229.html#crumb-wrap
ADOP MPO/MTP光纤跳线 40g，12芯MPO-MPO 3米， 单价：159， https://item.jd.com/21747502722.html#crumb-wrap
调整为（验证通过）：
一对光模块+高速电缆： 胜为(shengwei)高速电缆， QSFP DAC 40G: https://item.jd.com/100016859712.html#crumb-wrap
由 guo hanlin 更新于 超过 3 年 之前
STE 终端物料清单：¶
产品型号：SORP-5G-STE100-1P5
https://tea7cf22fe.feishu.cn/file/boxcnmuE48v3Q1d8oYkYwyWX9Je
CPU （英特尔i9-9940x ) 设备整机采购 合同采购
政久1U2011 2066长方形CPUitx暴力风扇超薄均温板服务器散热器R25 设备整机采购 https://item.taobao.com/item.htm?spm=a230r.1.14.7.6e97720ftHdgUF&id=17032848629&ns=1&abbucket=1#detail
金士顿 (Kingston) 32GB(16G×2)套装 DDR4 2666 笔记本内存条 骇客神条 Impact系列 设备整机采购 https://item.jd.com/100008405373.html#crumb-wrap
景豐（KF）X299 WSI/IPMI 永擎服务器工作站主板LGA2066 i9 itx 设备整机采购 合同采购
硬盘 （金士顿 240 g ssd） 设备整机采购 https://item.jd.com/72010406148.html
台达 DELTA S350小1U额定350W电源服务器工作机FLEX 设备整机采购 https://item.jd.com/100012809359.html
STE100-1.5U机箱 （机箱）：1.5u工控机箱300深小1u电源atx主板横插全高显卡机架式服务器 非整机采购 https://item.taobao.com/item.htm?spm=a230r.1.14.36.434c7f3cP4DJFV&id=620222070077&ns=1&abbucket=9#detail
PCIe延长线定制长度10cm：深浩科 PCI-E 3.0 x16 显卡延长线 出口货源 支持3060 高速转接线 非整机采购 https://item.taobao.com/item.htmspm=a230r.1.14.127.45a27d5bav6EhA&id=631759979532&ns=1&abbucket=7#detail
原光模块与光纤物料
ADOP 40G多模光模块，40G-iSR4(多模300米 MPO) ，其它请备注：xilinx， 单价：369， https://item.jd.com/29055652229.html#crumb-wrap
ADOP MPO/MTP光纤跳线 40g，12芯MPO-MPO 3米， 单价：159， https://item.jd.com/21747502722.html#crumb-wrap
调整为（验证通过）：
一对光模块+高速电缆： 胜为(shengwei)高速电缆， QSFP DAC 40G: https://item.jd.com/100016859712.html#crumb-wrap
由 guo hanlin 更新于 超过 3 年 之前

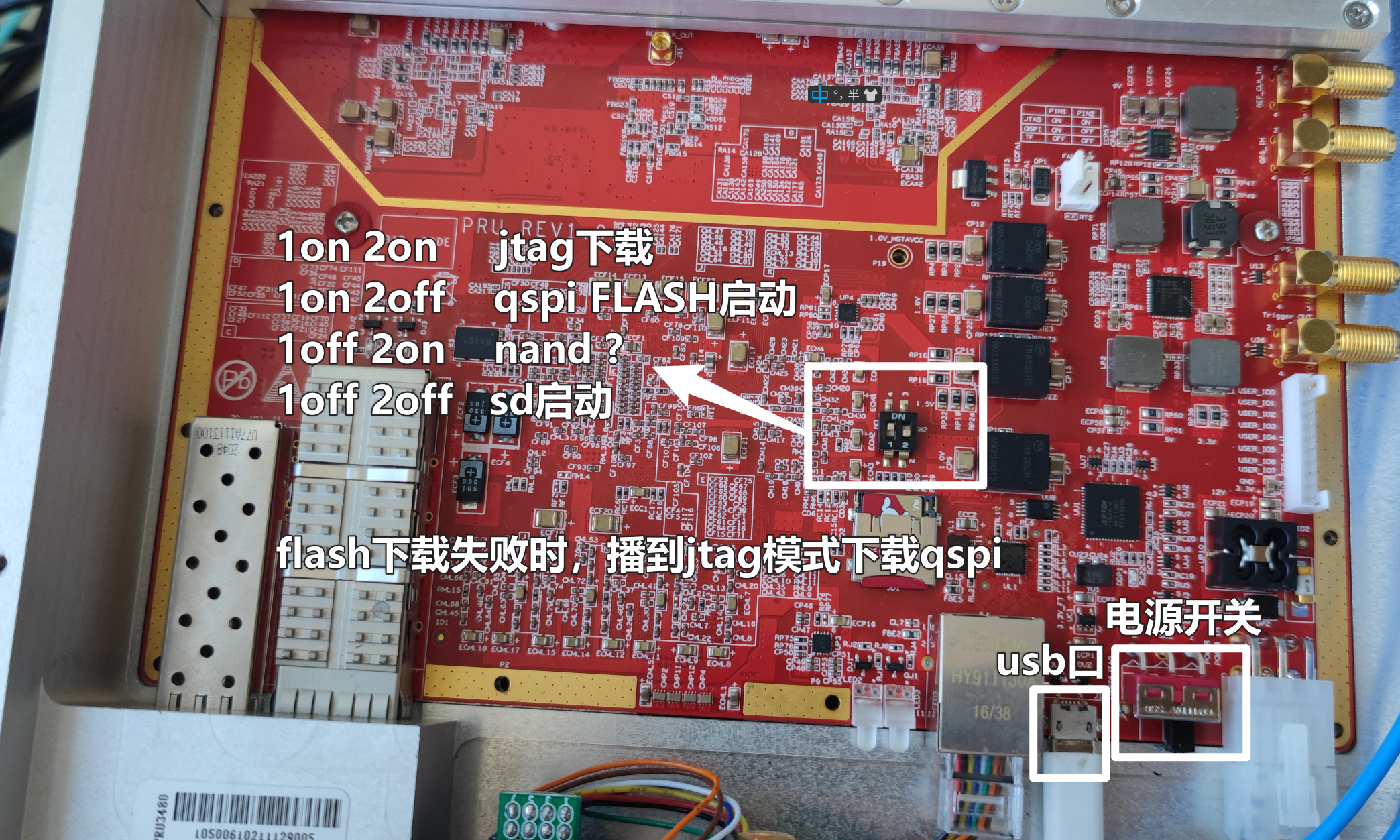

1. 安装USB下载线需要将RU上的螺丝都卸掉，包括绿色电路板，然后将mico USB 线头上的胶皮用刀削薄；
2. 将电路板上的开关置为 1：on, 2 off
