功能 #693
由 匿名用户 在 超过 3 年 之前添加.
更新于 将近 3 年 之前.
描述
转频电路跟5.8G 单天线基站、3.5G CPE联调测试
见TC401， 文档https://tea7cf22fe.feishu.cn/sheets/shtcnMwNOUECnLUwPIqg9xg0gIc?sheet=CU1yKg
文件
历史记录
由 匿名用户 更新于 超过 3 年 之前
基站：
au+5.8Gpru
cpe：四信 3.6G
转频：3.6~5.8
由 匿名用户 更新于 超过 3 年 之前
测试：连接终端，业务接入
工程：R2F_FFB02_V_2_0_0_T211105_5p8G_terminal_ver2
版本：2.2
基站：E1F_EPB02_V_1_1_2_T210907_harqD7E2_CM2a
转频：freq_conv_zc7020_T211011_ver5
终端：四信cpe
du:TEC5800V001
cu:TEC5800V001
phy:TEC5800V001
由 匿名用户 更新于 超过 3 年 之前
测试：
①启动基站，观察pru发射波形（注意单天线、接收链路低11db)
预期：
②连接转频，观察转频频偏时偏，确认是否同步（注意iq问题）
③观察转频的3.6G输出波形
④连接cpe，观察cpe连接情况
由 匿名用户 更新于 超过 3 年 之前
√①启动基站，观察pru发射波形（注意单天线、接收链路低11db)
- 波形正常，ssb在5800.5的位置附近，本振5775.3
√②连接转频，观察转频频偏时偏，确认是否同步（注意iq问题）
- iq已在ps取反
- 解决问题，确认同步（见问题 ##719 ）
③观察转频的3.6G输出波形
④连接cpe，观察cpe连接情况
由 匿名用户 更新于 超过 3 年 之前
√①启动基站，观察pru发射波形（注意单天线、接收链路低11db)
波形正常，ssb在5800.5的位置附近，本振5775.3
√②连接转频，观察转频频偏时偏，确认是否同步（注意iq问题）
iq已在ps取反
解决问题，确认同步（见问题 错误 #719: TEC 5.8G 联调 -- 转频无法同步，频偏30k ）
√③观察转频的3.6G输出波形
需要调整du/phy的版本，纠正相偏以及网管系统的版本， 输出ssb波形正常，evm8%以下，功率-50dBm，
④连接cpe，观察cpe连接情况
上行接入不稳定
由 匿名用户 更新于 超过 3 年 之前
√①启动基站，观察pru发射波形（注意单天线、接收链路低11db)
波形正常，ssb在5800.5的位置附近，本振5775.3
√②连接转频，观察转频频偏时偏，确认是否同步（注意iq问题）
iq已在ps取反
解决问题，确认同步（见问题 错误 #719: TEC 5.8G 联调 -- 转频无法同步，频偏30k ）
√③观察转频的3.6G输出波形
需要调整du/phy的版本，纠正相偏以及网管系统的版本， 输出ssb波形正常，evm8%以下，功率-50dBm，
√④连接cpe，观察cpe连接情况
减少上行增益(195)以及注册sim卡后cpe可以注册
由 匿名用户 更新于 大约 3 年 之前

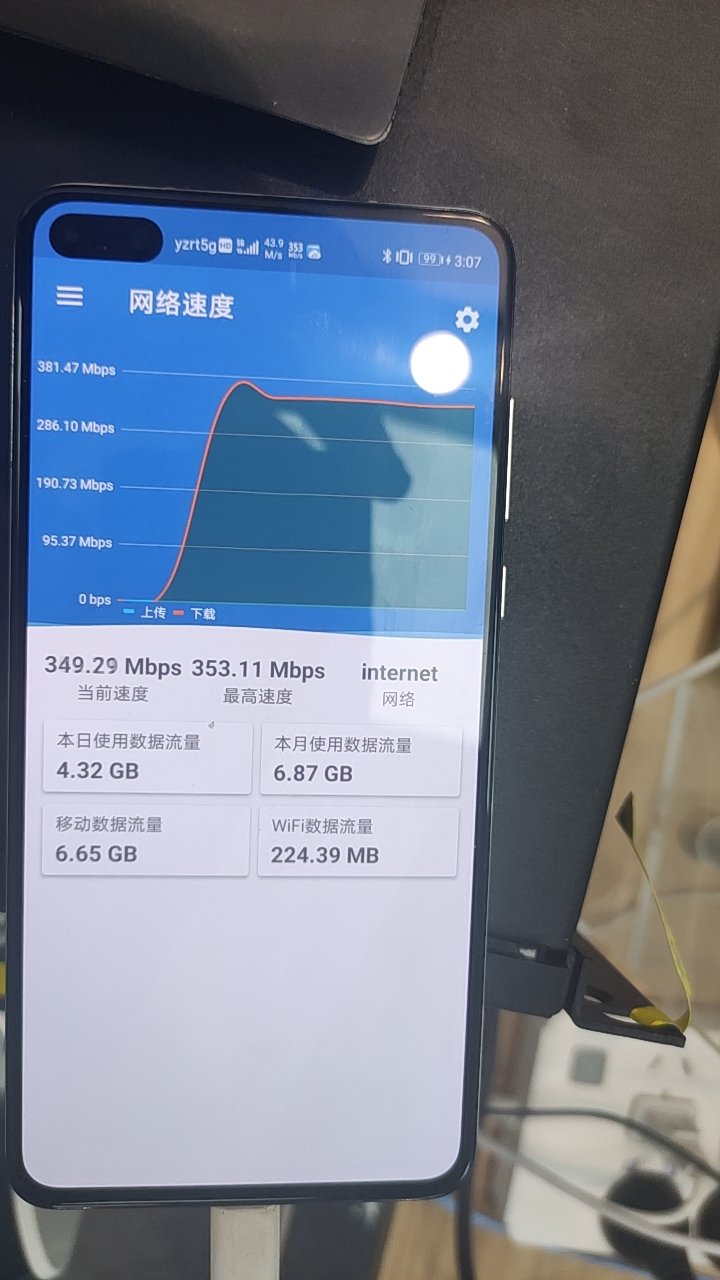

测试3.5g pru msc21下行350mbps,上行50mbps mcs17
由 匿名用户 更新于 大约 3 年 之前
600M tec + 9371 使用8.3灌包
cpe -60dBm mcs23 下行400mbps

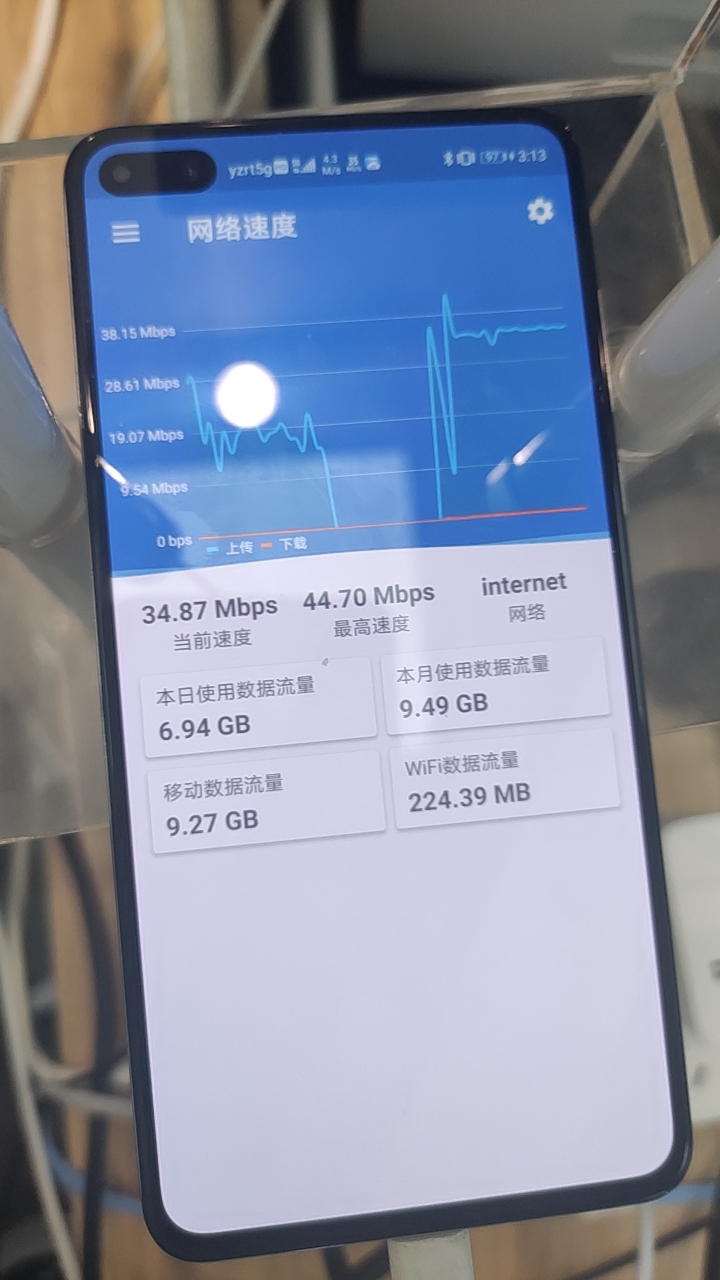

cpe -60dBm mcs20 上行53mbps
cpe接收功率要在-58~-94dBm之间。转频板入口的100M功率为-30~-60dBm
由 匿名用户 更新于 大约 3 年 之前

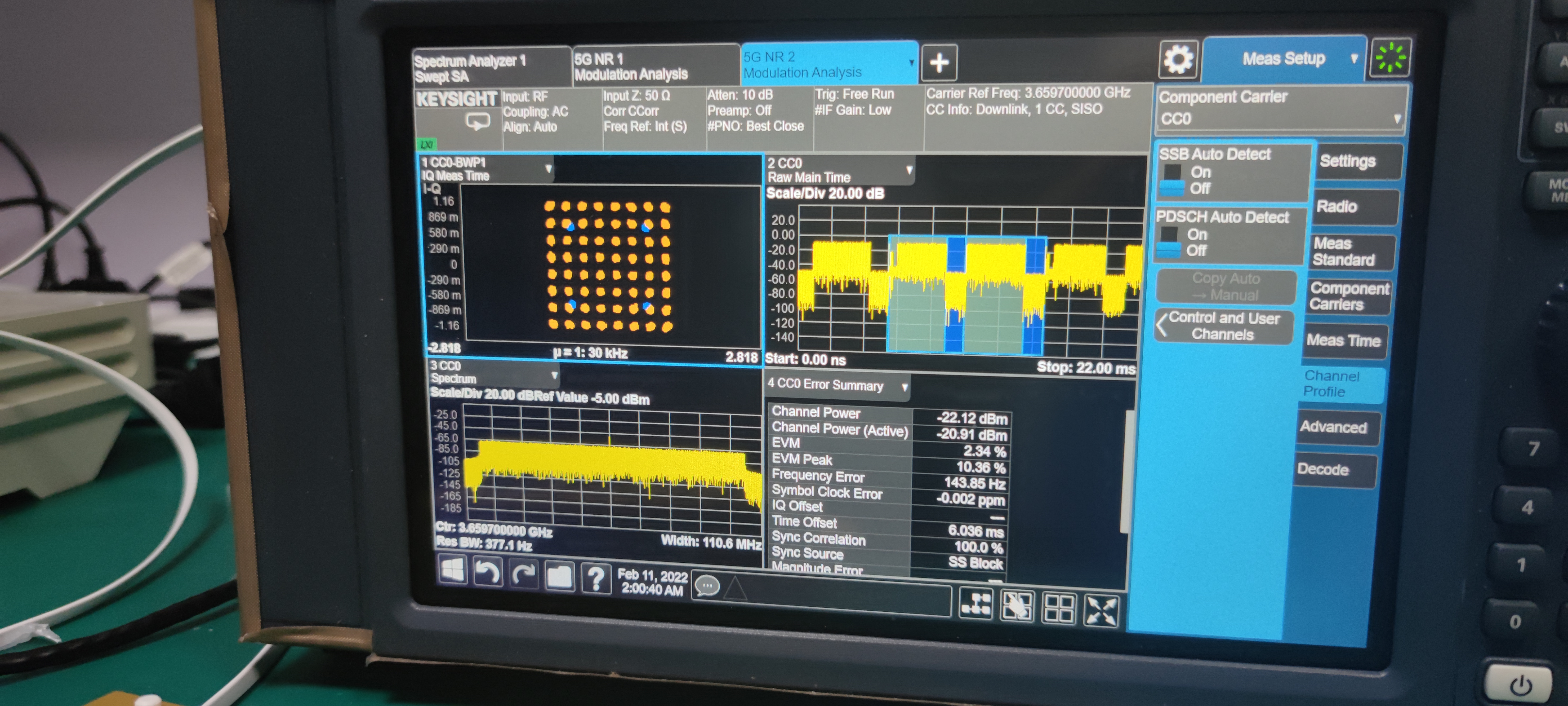

3.5G 打桩 3659.7MHz，evm2.34%， 64QAM
由 匿名用户 更新于 将近 3 年 之前
目前已经测试600m tec 2。0单天线 下行mcs25 250mbps，Phy2.0.22。 过程可以大致参考附件。
