功能 #697

功能 #591: 转频电路上板测试

错误 #682: 3.6/5.8的频率与理论不符 及 发转收高时延

TEC rx pps同 基站tx pps有1us差距

由 匿名用户 在 超过 3 年 之前添加. 更新于 超过 3 年 之前.

状态:
已解决
优先级:
普通
指派给:
-
类别:
TEC
开始日期:
2021-11-15
计划完成日期:
% 完成:

100%

预期时间:
问题归属:

描述

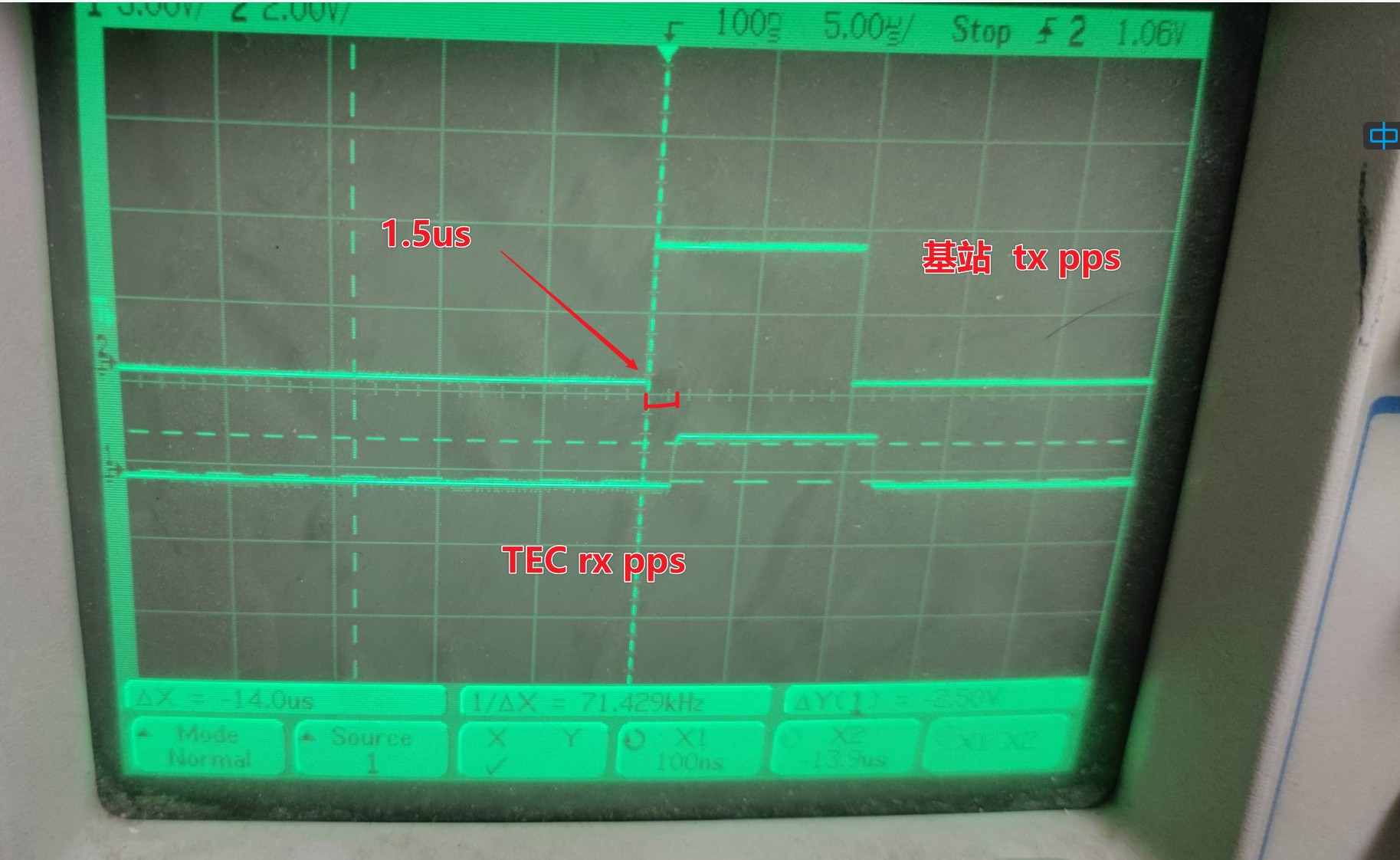

现象：基站tx pps 滞后tec rx pps的时间为1us

文件


历史记录

#1

由 匿名用户 更新于 超过 3 年 之前

测试： 修改tec 工程的初始点偏移initial_pt从4560到(4560-144)可以实现pps的位移
工程：freq_conv_zc7020_T211011_ver5

#2

由 匿名用户 更新于 超过 3 年 之前

测试：

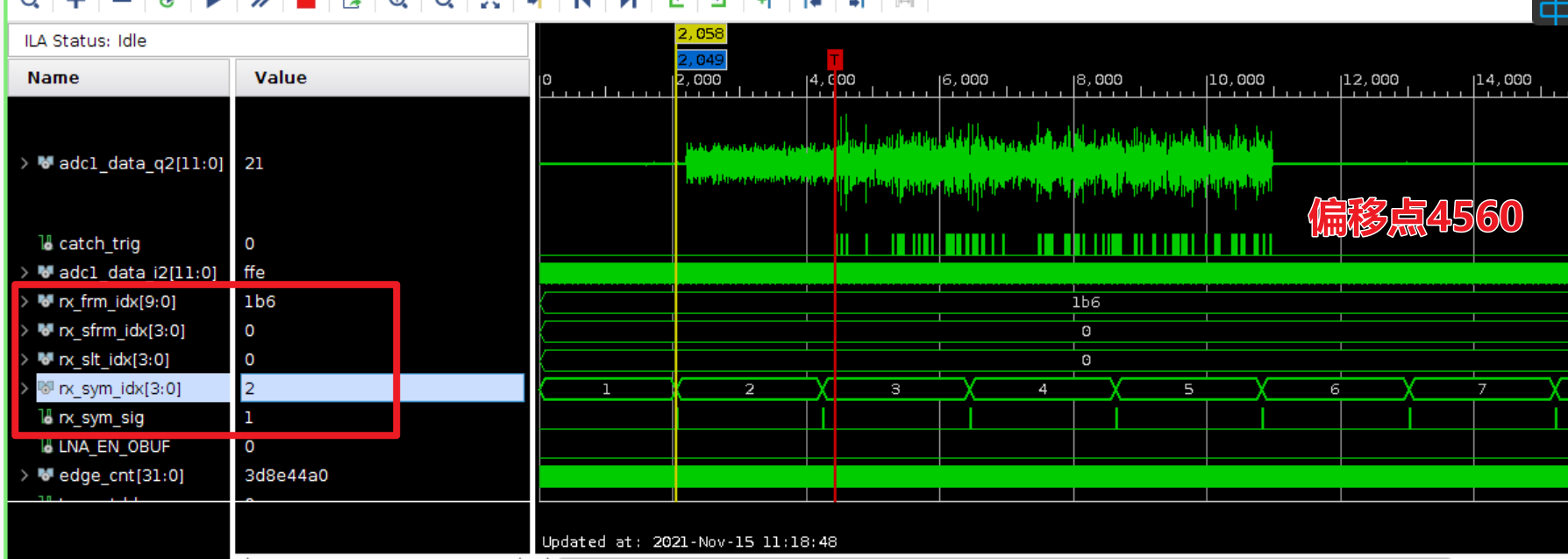

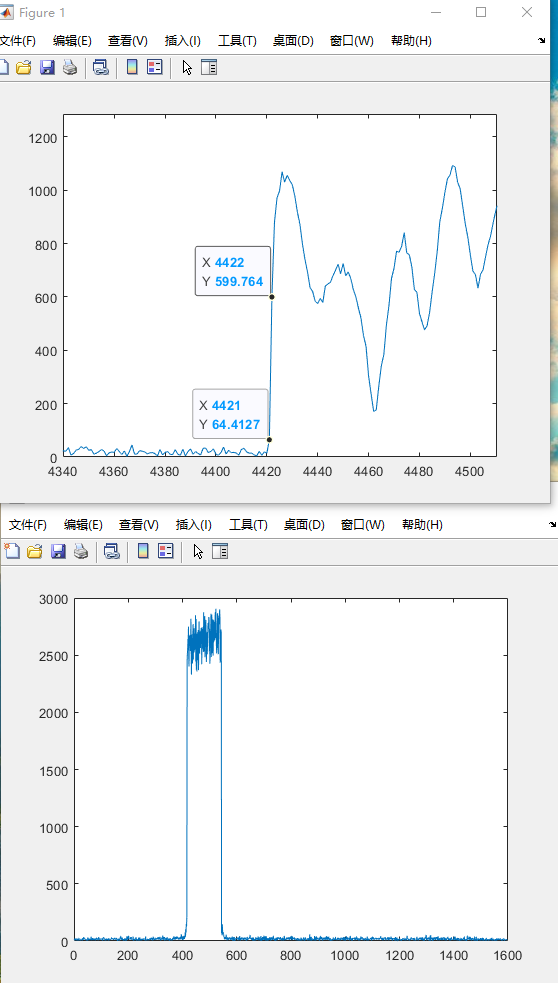

①调整功率，默认4560点偏移，采数符号0~2+符号3456，matlab分析
②默认4560-144点偏移，采数符号0~2+符号3456，matlab分析

#3

由 匿名用户 更新于 超过 3 年 之前

情况①下，功率抬升点在符号2 cp结束处；
期望功率抬升点在符号2 第一点

#4

由 匿名用户 更新于 超过 3 年 之前

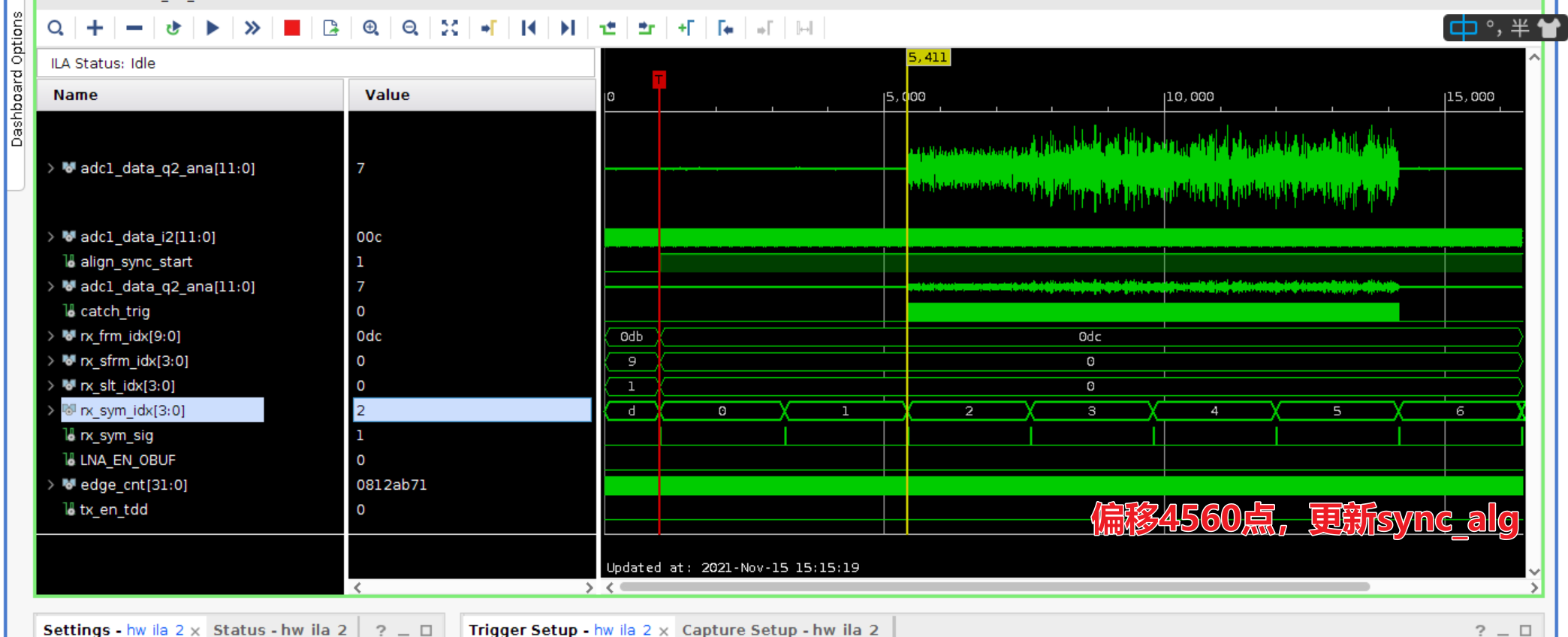

经过 @董小平 确认，sync_alg模块实际根据CP起点，更改为根据峰值点

修正： 最后一级滤波器，少截取9个样点即可。接口描述保持峰值点不变。

结果：
①测试波形功率抬升位置正确，频偏正确

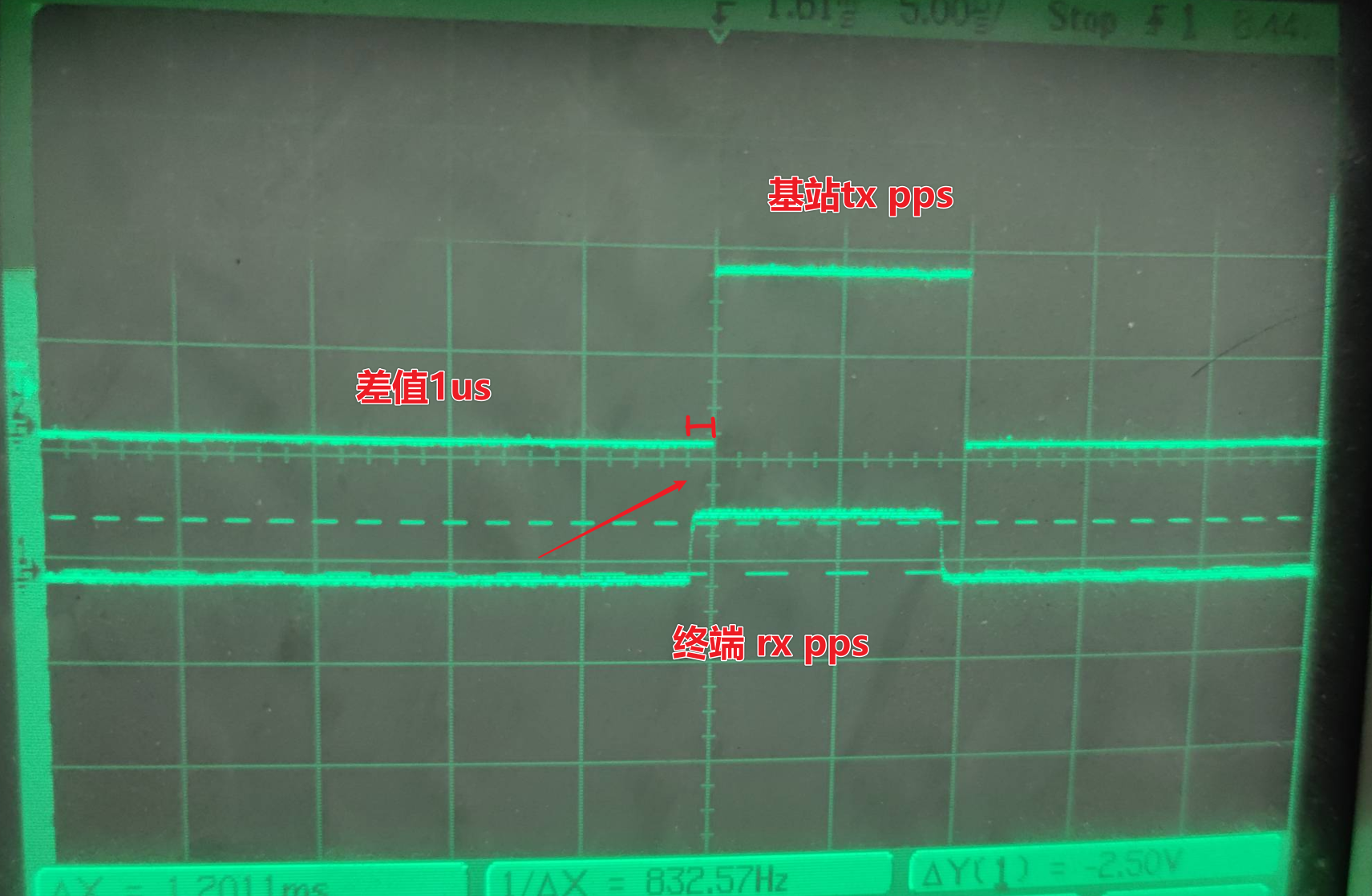

②测试TEC rx_pps 慢于 基站tx pps
