功能 #704
历史记录
由 匿名用户 更新于 超过 3 年 之前
现象：
①各模块频点配置正常
②输入频点及波形正常
③输出频点及波形异常
由 匿名用户 更新于 超过 3 年 之前
- 状态 从 新建 变更为 挂起
- % 完成 从 0 变更为 20
现象：

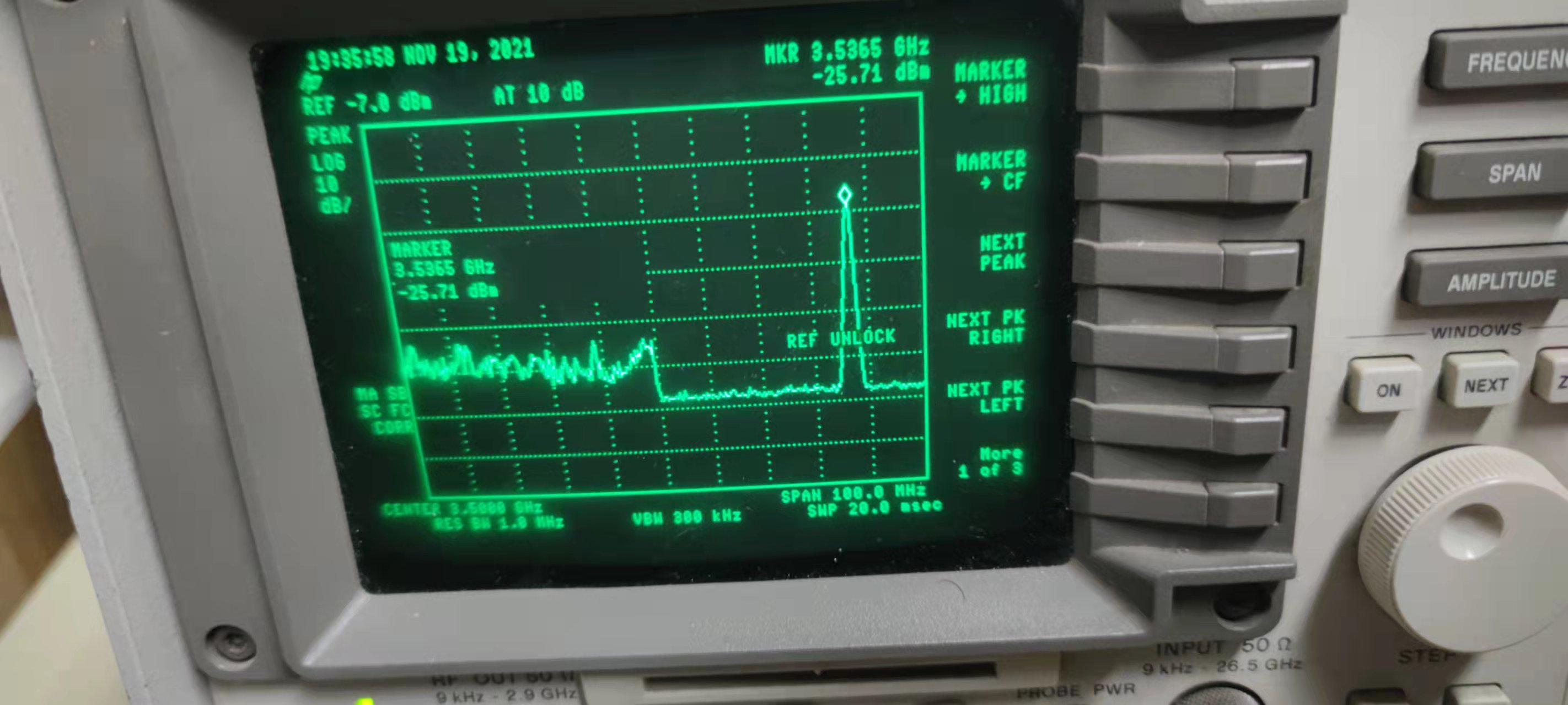

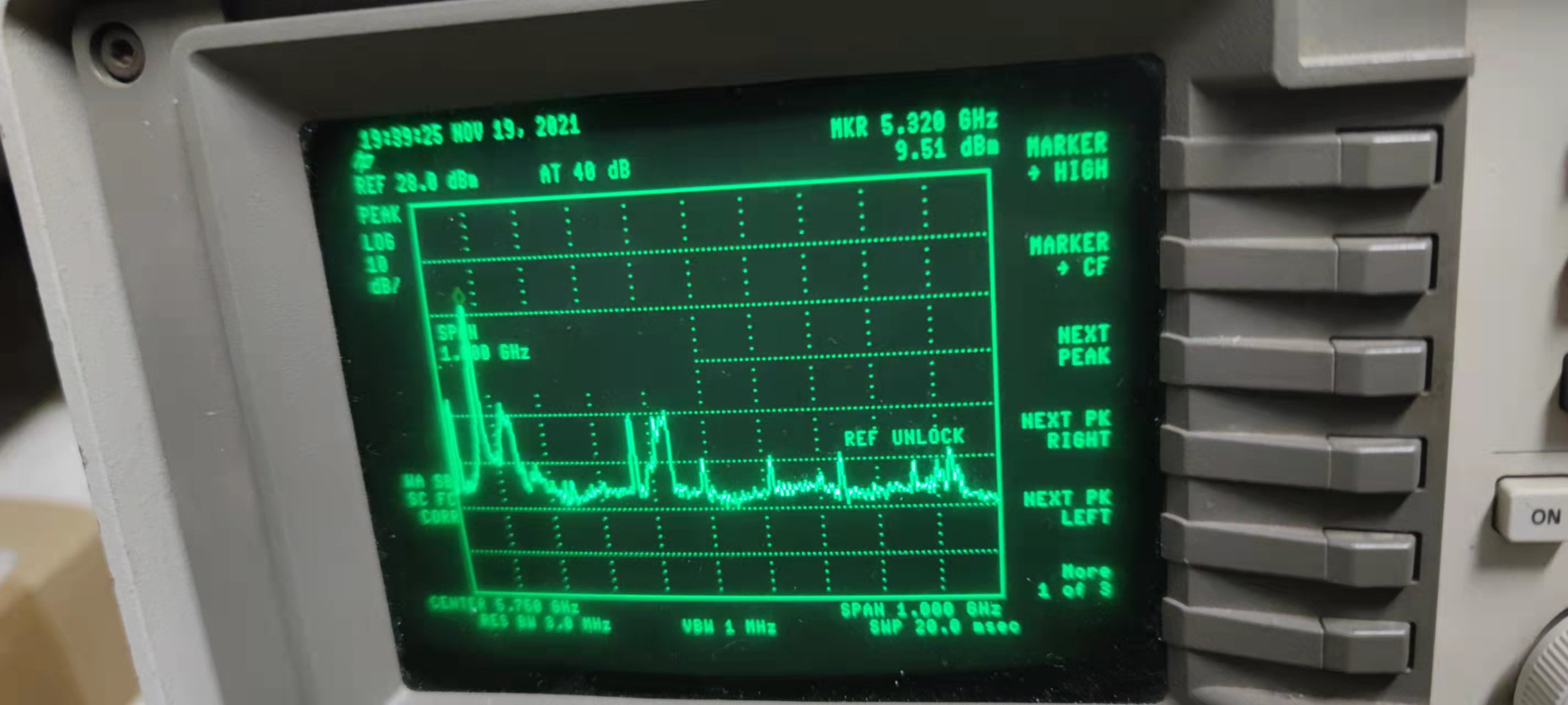

①经过到威视锐调试，顶层sw_refs/spi总线接口均可在硬件管脚测到，且信号正常。但4351未锁定。
②频繁配置有概率表现4351锁定。
分析：原因疑似威视锐硬件问题
处理：等待硬件调试完毕
由 匿名用户 更新于 超过 3 年 之前
测试工程版本：R2F_FFB02_V_2_0_0_T211105_5p8G_terminal_ver1_new 版本打印"ru version :211105_ver1.1 new"
由 匿名用户 更新于 超过 3 年 之前
经李辰测试，为platform_drivers.c中的4351的极性取反了，应当为0。
由 匿名用户 更新于 超过 3 年 之前

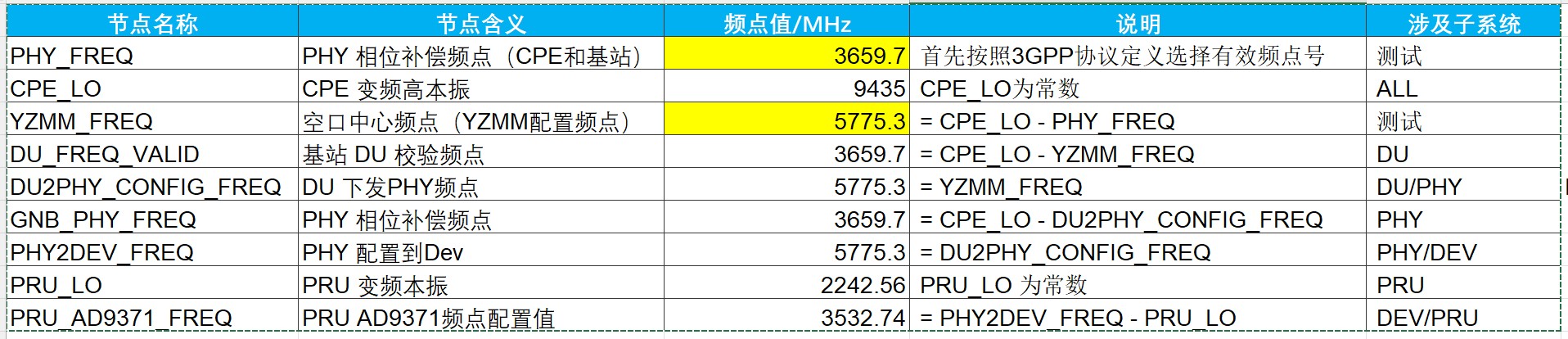

经过测试，频点正确输入频点（使用板载晶振）
输出值 理论值 差值
3532.74
5771.68
=5775.3M-3.84M+300k 5775.3
3.62
3507.44 5754.08M
=5750M+3.84M+300k 5750 4.08
功率：20.58dBm
工程：R2F_FFB02_V_2_0_0_T211105_5p8G_terminal_ver1_new
版本：ru version :211105_ver1.2 new
由 匿名用户 更新于 超过 3 年 之前
- 状态 从 挂起 变更为 进行中
- % 完成 从 20 变更为 100
由 匿名用户 更新于 超过 3 年 之前
- 状态 从 已解决 变更为 进行中
- % 完成 从 100 变更为 70
由 匿名用户 更新于 超过 3 年 之前
- 状态 从 进行中 变更为 已解决
- % 完成 从 70 变更为 100
工程：R2F_FFB02_V_2_0_0_T211105_5p8G_terminal_ver2
版本：211105_ver2.2
测试发射频点符合预期5775.3（去除频谱仪频偏）
