转频PA烧毁/LNA烧毁

由 匿名用户 在 超过 3 年 之前添加. 更新于 超过 3 年 之前.

状态:
已解决
优先级:
普通
指派给:
-
类别:
TEC
开始日期:
2021-12-29
计划完成日期:
% 完成:

100%

预期时间:
问题归属:

描述

①lna烧毁，电流异常
②pa烧毁，上行无信号或信号极小

文件


历史记录

#1

由 匿名用户 更新于 超过 3 年 之前

①lna烧毁是切换时LNA_EN跟TX_EN间隔过小，烧毁lna，间隔1us以上可以避免问题。

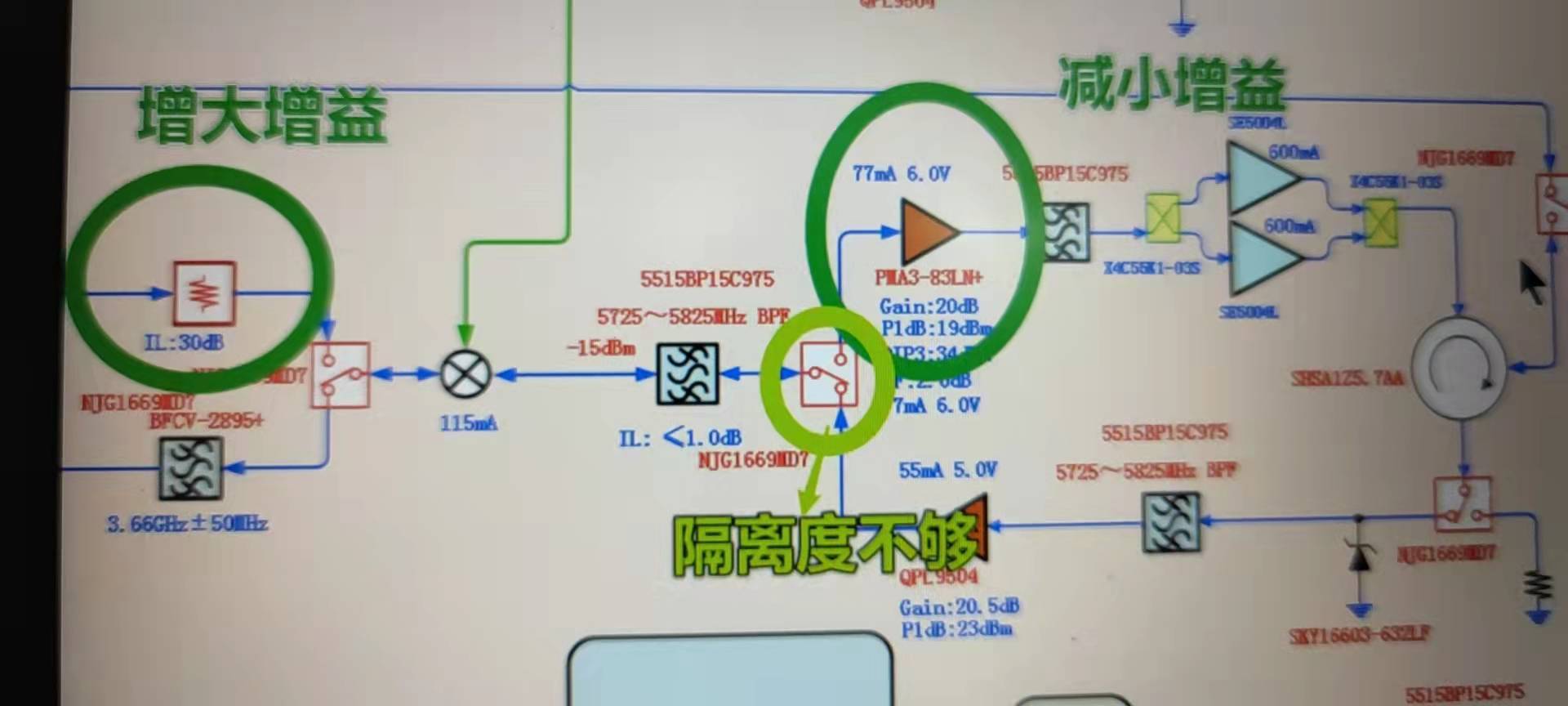

②pa烧毁是开关隔离度不足，导致自激，由海泰减小pa的增益20dB,增大下行前级增益20dB

pa判断：两个pa附近蓝色电感是否对地短路

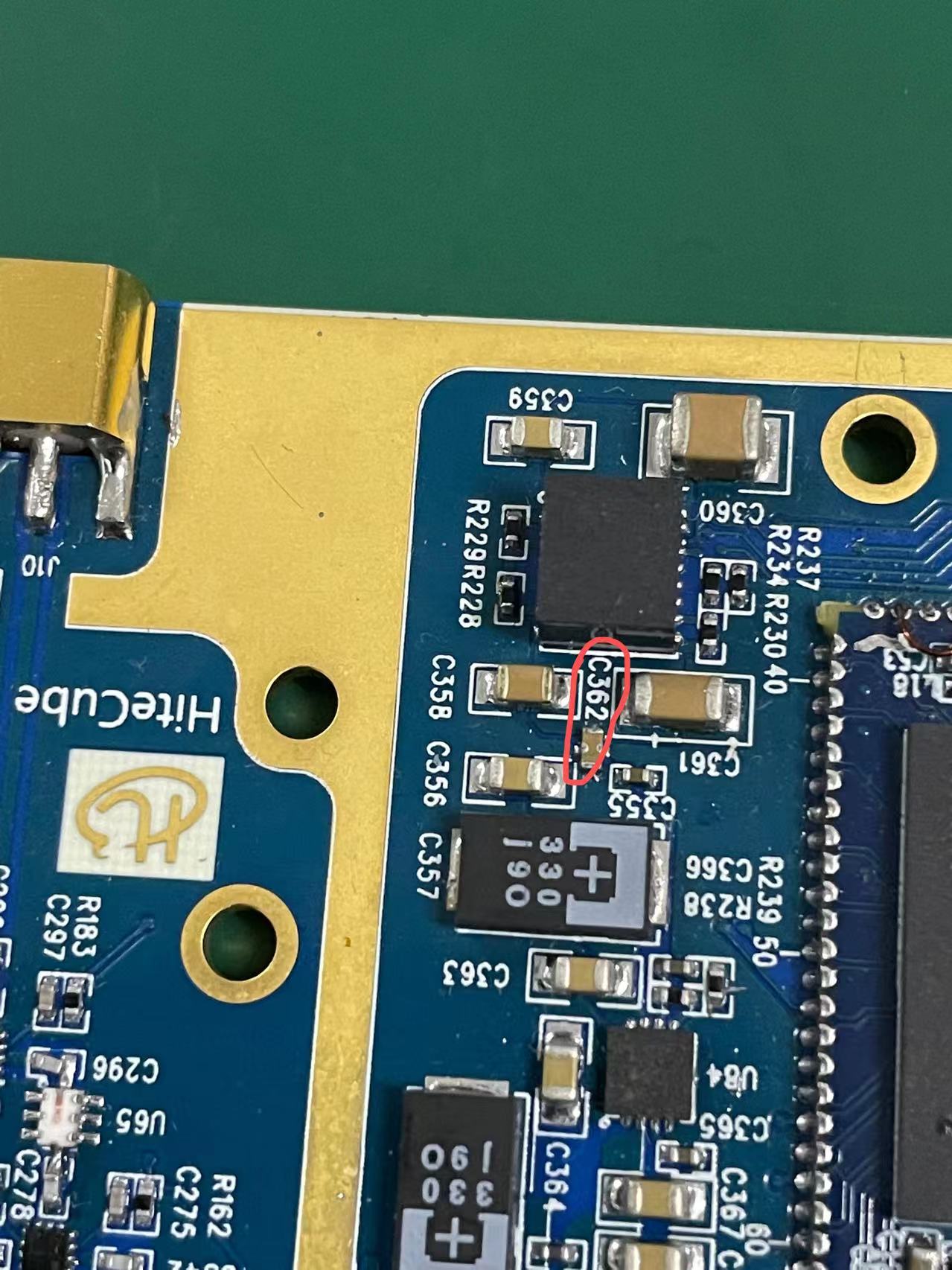

pa短路判断：c352是否对地短路，短端正常，长短短路说明异常

#2

由 匿名用户 更新于 超过 3 年 之前

  • 状态 从 进行中 变更为 已解决
  • % 完成 从 0 变更为 100

双路PA烧毁，原因未知，
测试tx_en等开关切换时间正常，ns级别
测试tx_en开关到射频信号变化时间正常，2us以内

注意直流电源适配器要操作双头插座端，不能直接插拔dc端防止短路。
