错误 #791

FX200 在fpga占用资源高时，eth ip输出时钟频率不对，出现RU连接不上

由 杨 晋 在 大约 3 年 之前添加. 更新于 超过一年 之前.

状态:
挂起
优先级:
普通
指派给:
杨 晋
开始日期:
2022-04-18
计划完成日期:
% 完成:

0%

预期时间:
问题归属:
FPGA

描述

1、把RU断电，连不上。
2、AU和RU断电，连不上， -- 晓阳查看AU串口，pll未锁定。
3、在线加载AU FPGA版本，reboot，可以连上。
4、再次断电AU，可以连接上。 --- 初步判断不进行第3步，直接多断电几次AU，也能连上

文件

20230705-150342.jpg (283 KB) 20230705-150342.jpg 杨 晋, 2023-07-05 15:05
20230705-150352.jpg (299 KB) 20230705-150352.jpg 杨 晋, 2023-07-05 15:05

相关的问题

关联到 BA5000平台 - 错误 #797: 222环境，概率性出现RU时钟不能锁定已关闭2022-05-07

Actions

历史记录

#1

由 杨 晋 更新于 大约 3 年 之前

  • 状态 从 新建 变更为 挂起

这个问题与fpga板卡和版本都有关系，有个板卡搭配某些fpga版本出问题的概率很高，但此时AU的以太接收可以pma-lock，暂时无进一步的思路。

#2

由 杨 晋 更新于 将近 3 年 之前

  • 关联到 错误 #797: 222环境，概率性出现RU时钟不能锁定 已添加
#3

由 杨 晋 更新于 超过 2 年 之前

  • 问题归属 FPGA 已添加

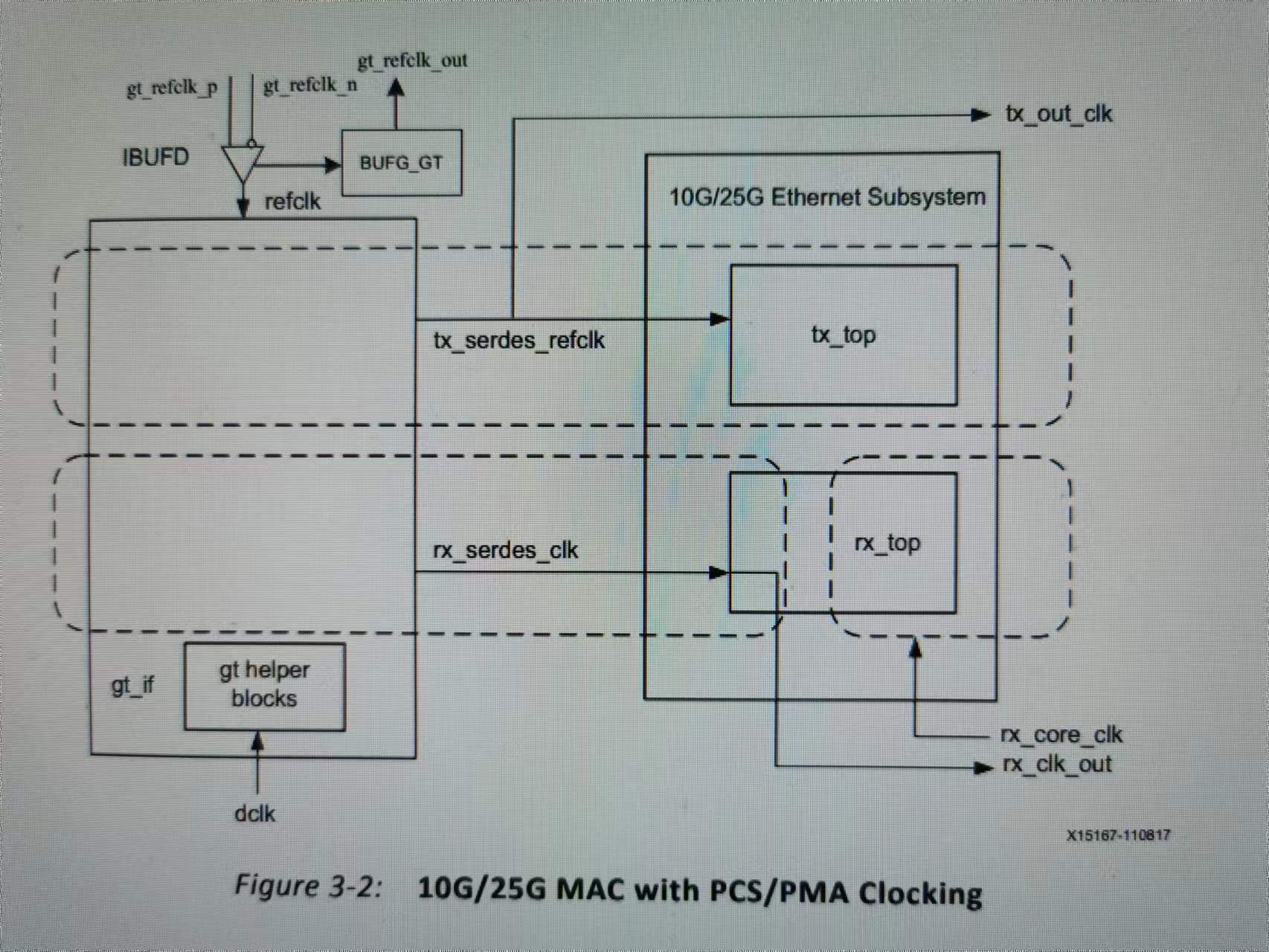

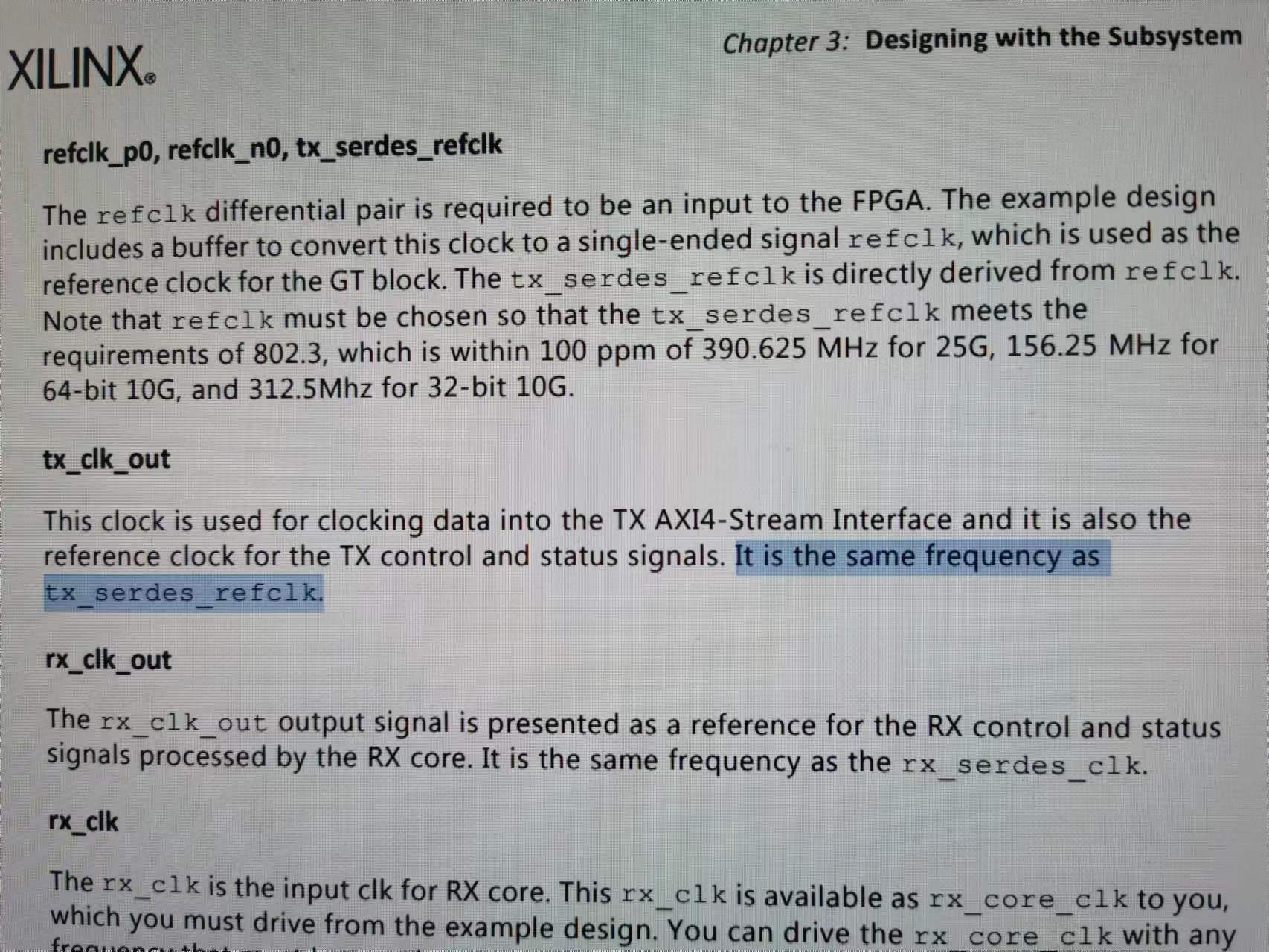

进一步分析是，部分fpga板卡，当fpga资源占用率高、时序紧张时，以太ip内部一个输出时钟（tx_clk_out_0, 实际是GTYE4输出的）频率错误，应该是156.25M，实际是156.1M，导致RU不能锁定。
暂时规避方法：出了仅支持下行两天线的版本，资源占用低，所有板卡fpga都是能锁定的。

#4

由 杨 晋 更新于 将近 2 年 之前

在797问题单关注此问题

#5

由 杨 晋 更新于 将近 2 年 之前

  • 状态 从 挂起 变更为 进行中
#6

由 杨 晋 更新于 将近 2 年 之前

  • 状态 从 进行中 变更为 已解决
#7

由 杨 晋 更新于 将近 2 年 之前

  • 状态 从 已解决 变更为 进行中
#8

由 杨 晋 更新于 将近 2 年 之前

  • 主题 从 224环境，219p版本，某次上电后，出现RU连接不上 变更为 FX200 在fpga占用资源高时，eth ip输出时钟频率不对，出现RU连接不上
#9

由 杨 晋 更新于 将近 2 年 之前

  • 文件 20230705-150342.jpg 已添加
  • 文件 20230705-150352.jpg 已添加
#11

由 杨 晋 更新于 将近 2 年 之前

  • 文件 已删除 (20230705-150342.jpg)
#12

由 杨 晋 更新于 将近 2 年 之前

  • 文件 已删除 (20230705-150352.jpg)
#13

由 杨 晋 更新于 超过一年 之前

  • 状态 从 进行中 变更为 挂起
