错误 #915

pre_sch=false 配置下，一段时间后，PUCCH format2 SR检测不到（CRC正确），导致终端掉线

由 周 磊 在 超过 2 年 之前添加. 更新于 11 个月 之前.

状态:
已关闭
优先级:
普通
指派给:
吕 国荣
类别:
-
开始日期:
2022-09-20
计划完成日期:
2022-09-21
% 完成:

100%

预期时间:
16.00 小时
耗时:
17.00 小时
问题归属:
PHY
发现问题版本:
Rel_2.1.10P
目标解决问题版本:
Rel_2.1.11P
FPGA板卡类型:
CPU类型:

描述

简述：pre_sch=false配置下，一段时间后，PUCCH format2 SR检测不到（CRC正确），导致终端掉线
测试环境：164
测试版本：Rel2.1.10P
问题描述：pre_sch=false配置下，一段时间后，PUCCH format2 SR检测不到（CRC正确），导致终端掉线

文件

原始星座图.PNG (16.6 KB) 原始星座图.PNG 原始低SNR的星座图 董 小平, 2022-09-21 10:35
原始H的相位.PNG (79.4 KB) 原始H的相位.PNG 原始低SNR的信道估计的相位 董 小平, 2022-09-21 10:37
SNR测量.PNG (742 Bytes) SNR测量.PNG 补偿120TA后的SNR测量 董 小平, 2022-09-21 10:43
补偿TA后的星座图.PNG (18.6 KB) 补偿TA后的星座图.PNG 补偿TA后的星座图 董 小平, 2022-09-21 10:43

历史记录

#1

由 吕 国荣 更新于 超过 2 年 之前

  • 状态 从 新建 变更为 进行中
#2

由 高 峰 更新于 超过 2 年 之前

  • 指派给 从 吕 国荣 变更为 董 小平

此问题伴随着一个现象是，PUCCH存在SNR比较低的情况（SNR=7,数据内容为252，len=7）
董小平通过PUCCH 采数分析，发现存在上行120样点的时间偏差

#3

由 董 小平 更新于 超过 2 年 之前

数据的看到的现象是SNR=7，数据均衡后有相位的错位。

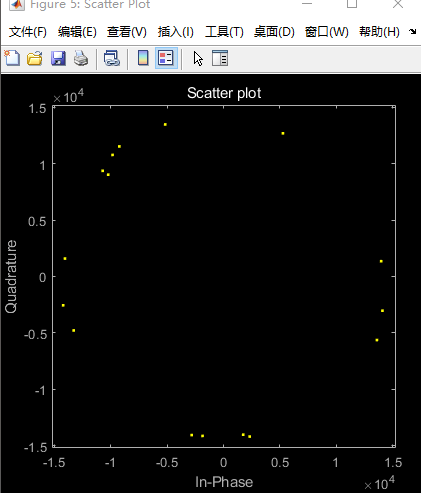

原始低SNR的星座图
最小二乘的的相位如图

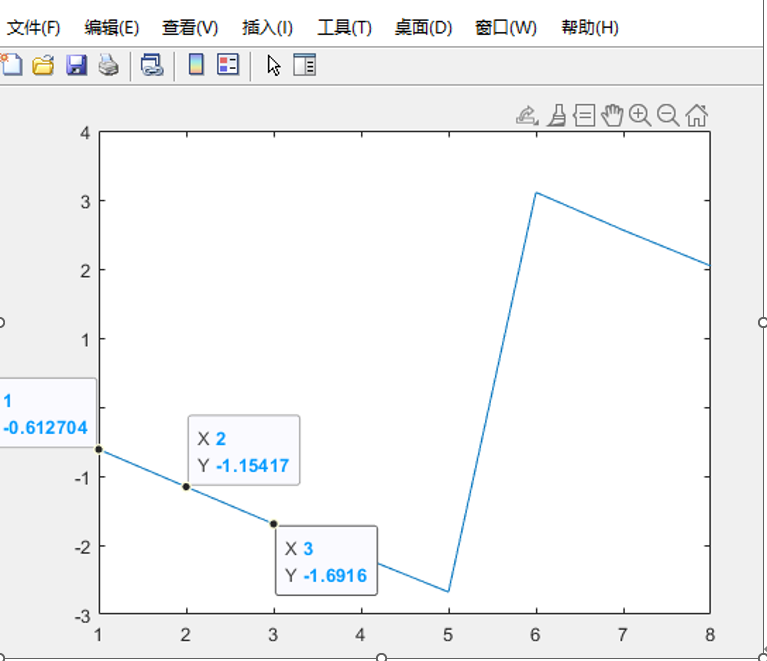

原始低SNR的信道估计的相位
通过相位的关系计算TA=120

补偿掉这个TA的影响，SNR估计达到31dB(算法链路测量，实际因为定标误差差3dB,在板真实的SNR=28dB)
补偿120TA后的SNR测量
星座图正常。

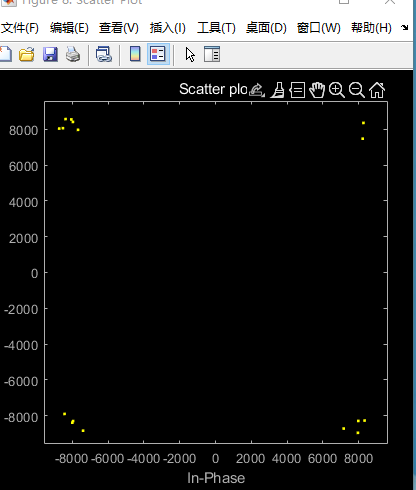

补偿TA后的星座图

#4

由 董 小平 更新于 超过 2 年 之前

补充说明
TA的存在只影响了SNR的测量，最终比特的解码正确。
算法链路最终的解比特也是1111110,即在板的252

#5

由 高 峰 更新于 超过 2 年 之前

  • 状态 从 已解决 变更为 进行中
#6

由 高 峰 更新于 超过 2 年 之前

  • 指派给 从 董 小平 变更为 吕 国荣

需要继续定位：
1. 为什么上行PUCCH 会出现120点左右的时偏；
2. SR还是处于没有发送的状态

#7

由 张 倩 更新于 超过 2 年 之前

版本更新后，pucch和pusch的信道调度分开，抓不到数的原因是根本没有出现这种情况。

#8

由 吕 国荣 更新于 超过 2 年 之前

  • 状态 从 进行中 变更为 已解决

格式2 在分开调度的情况下， SR的检测目前没有异常。

#9

由 高 峰 更新于 11 个月 之前

  • 状态 从 已解决 变更为 已关闭
